Posunem lze měnit polohu pohledu a zoomem lze měnit zvětšení pohledu.
Obvykle se posun a zoom aktuálního pohledu provádí kolečkem myši nebo podobným zařízením. Otáčením kolečka se mění zvětšení pohledu a stisknutím kolečka a přetažením se pohled posouvá.
Karta Model

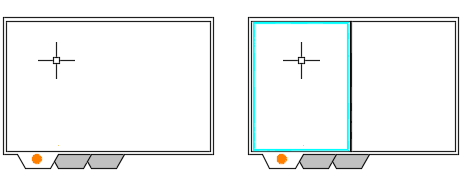

V příkladu karty Model vlevo dole tvoří aktuální pohled celá kreslicí plocha. V příkladu vpravo jsou zobrazeny dva výřezy modelového prostoru, z nichž jeden je zvýrazněn jako aktuální výřez. Kliknutím uvnitř výřezu lze výřez nastavit jako aktuální, a poté lze v něm zobrazený pohled posouvat a zoomovat.
Karta Rozvržení

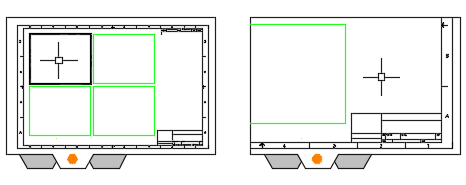

V příkladu karty rozvržení vlevo dole je zvýrazněn aktuální výřez rozvržení, ve kterém lze posouvat a zoomovat oblast modelového prostoru. V příkladu vpravo lze dvojitým kliknutím mimo výřezy rozvržení přejít do výkresového prostoru, kde lze posouvat a zoomovat celé rozvržení. Tímto způsobem lze přiblížit oblast rohového razítka.
Běžné možnosti zoomu
Kromě zoomování pomocí kolečka myši patří mezi běžně používané možnosti příkazu ZOOM následující:
- Příkaz Zoom předchozí obnoví předchozí pohled na kreslící ploše nebo ve výřezu.
- Příkaz Zoom maximálně zobrazí pohled s největším možným zvětšením, který zahrnuje všechny objekty ve výkresu, včetně objektů v hladině, které jsou dočasně vypnuty. Objekty na zmrazených hladinách nejsou v tomto pohledu zahrnuty.
