Import připomínek a Pomocník pro připomínky identifikují pomocí strojového učení připomínky a nabízí způsob zobrazení a vložení revizí výkresů s menším vynaloženým úsilím.
Připomínky je možné importovat jako soubory PDF, PNG nebo JPG, přičemž jsou umístěny jako překrytí výkresu v pracovním prostoru Stopa. Připomínky v importovaném souboru jsou automaticky identifikovány jako mtexty, modkazy a revizní obláčky. Pomocník pro připomínky umožňuje vložení těchto identifikovaných připomínek do výkresu jako geometrií.
Import připomínek
Pomocí doplňku Import připomínek můžete umístit verzi výkresu s připomínkami na původní soubor, aby bylo možné snadněji zobrazit a začlenit změny do výkresu. Pokud například máte verzi výkresu v PDF, ke které jsou přidány textové poznámky a poznámky revizí, použijte funkci Import připomínek k překrytí původního výkresu revidovaným výkresem. Případně pokud máte vytištěnou verzi výkresu, která obsahuje ručně psané poznámky k revizím, můžete si pořídit fotografii vytištěné verze a poté ji importovat jako soubor JPG nebo PNG.
Importovaný soubor bude v nové stopě automaticky umístěn a zarovnán nad výkresový soubor. Pokud importovaný soubor není správně zarovnán, můžete jej ručně zarovnat, přesunout, změnit jeho měřítko nebo jej otočit.

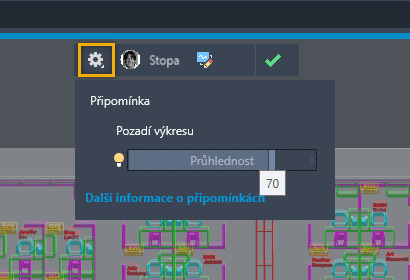

Při prohlížení importovaných připomínek můžete změnit průhlednost pozadí a tím upravit viditelnost importované připomínky.
Pomocník pro připomínky

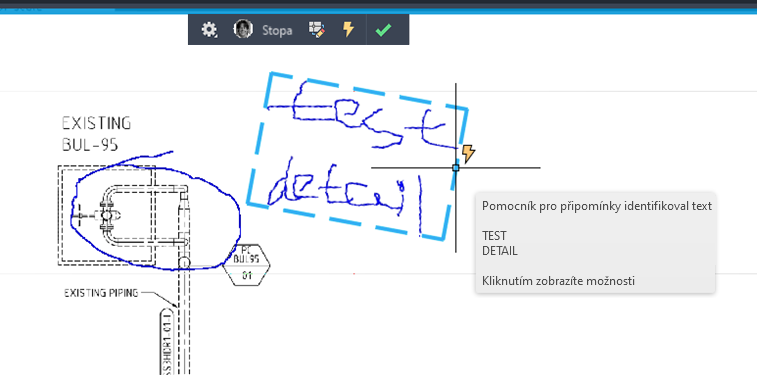

Pomocník pro připomínky automaticky identifikuje připomínky jako text, odkazy a revizní obláčky. Klikněte na identifikovanou připomínku a vložte ji jako objekt mtext, modkaz nebo revizní obláček. Text můžete upravit před jeho vložením nebo jej zkopírovat do schránky.
Import připomínky
- Klikněte na . Hledat
- Vyberte soubor připomínek ve formátu PDF, PNG nebo JPG, který chcete importovat.
Soubor připomínky může být digitální kopie, fotografie nebo naskenovaná verze původního výkresu.
- Pokud importovaný soubor připomínek není automaticky správně zarovnán s výkresem, můžete připomínky přesunout, zarovnat, otočit nebo změnit jejich měřítko.
Použití funkce Pomocník pro připomínky
- Po importu připomínky s otevřenou stopou zapněte příkaz STOPAVPOZADÍ a systémovou proměnnou MARKUPASSISTMODE.
- Klikněte na identifikovanou připomínku.

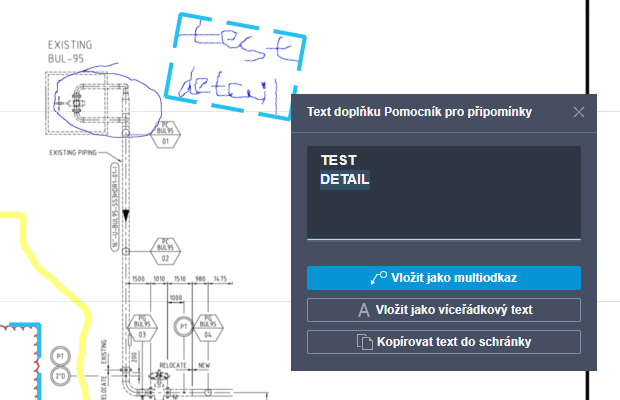

- Pokud je identifikovanou připomínkou text, vyberte, zda chcete vložit objekt jako mtext nebo jako modkaz, případně zda chcete text zkopírovat do schránky. Text můžete před vložením upravit.
Vložením objektu jej přidáte do výkresu jako geometrii.
- Pokud je objekt připomínky identifikován jako revizní obláček, můžete jej vložit jako revizní obláček.
Nové příkazy
ASISTENTPŘIPOMÍNEK – provede analýzu importované připomínky a pomůže rychleji a snadněji umístit textové odkazy a revizní obláčky.
IMPORTPŘIPOMÍNEK – importuje výkres s připomínkami (obrázek nebo soubor pdf) na místě do souboru DWG jako novou stopu.
Nové systémové proměnné
MARKUPASSISTMODE – určuje, zda jsou identifikované připomínky zvýrazněny.
MARKUPPAPERDISPLAY – označuje, zda je digitální připomínka aktuálně aktivní.
MARKUPPAPERTRANSPARENCY – řídí úroveň průhlednosti, když je aktivní digitální připomínka.
