Návrhové linie se označují pomocí obecných víceúčelových stylů popisků čar a oblouků. Několik vhodných stylů obsahují i šablony výkresů NCS aplikace Autodesk Civil 3D včetně stylů Pouze spád a Pouze sklon.
Nastavení spádových šipek
Při výchozím nastavení zobrazuje styl popisku Pouze spád hodnotu spádu pomocí směrových šipek, které ukazují přední směr návrhové linie.
Obrázek 5: Výchozí zobrazení popisku Pouze spád na návrhové linii
Pomocí příslušného výrazu můžete konfigurovat směrové šipky v tomto stylu popisku tak, aby ukazovaly dolů ve směru spádu, což může být vhodnější. Chcete-li provést toto nastavení, upravte komponentu Šipka stylu Pouze spád, jak ukazuje obrázek 6.

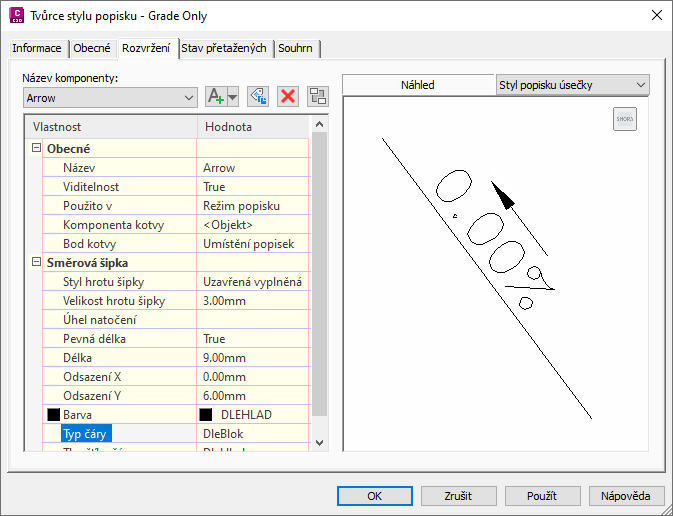

Obrázek 6: Konfigurace šipek kontroly spádu ve stylu popisku Pouze spád
Nastavení spádových šipek
- V prostoru nástrojů na kartě Nastavení rozbalte kolekci Obecné
Styly popisků kolekce Linie. - Klepněte pravým tlačítkem na položku Pouze spád Upravit.
- V dialogu Tvůrce stylu popisku vyberte na kartě Rozvržení komponentu Šipka.
- V části Směrová šipka klepněte na hodnotu pro Úhel otočení a vyberte položku Kontrola spádu.
- Klepnutím na tlačítko OK aplikujte změny.
