V aplikaci Autodesk Civil 3D můžete jako cílové objekty nastavit různé položky v modelech koridorů, například návrhové linie, které tvoří klíčovou součást modelování zemního tělesa staveniště. To znamená, že můžete integrovat modely koridoru s modely zemního tělesa staveniště, aby se navzájem ovlivňovaly. Více cílových objektů umožňuje provázání s různými částmi zemního tělesa staveniště, aniž by bylo třeba ztrácet čas vytvářením složitých tras a profilů.
Návrh znázorněný na obrázku 31 sestává z kombinace koridorů, návrhových linií a zemních těles. Pomocí metod cílení, popsaných výše, jsou ve skutečnosti tyto různé součásti svázány dohromady. V tomto příkladu se při úpravě profilu koridoru změní odpovídajícím způsobem nejen návrh koridoru, ale také zůstane zachován vztah mezi koridorem a přilehlým zemním tělesem staveniště.

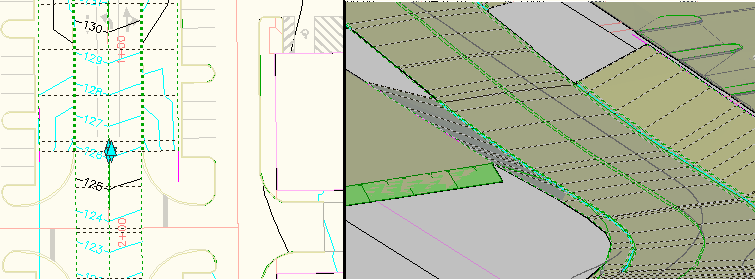

Obrázek 31: Návrh koridoru ve 2D a 3D pohledu
Vlastnosti koridoru

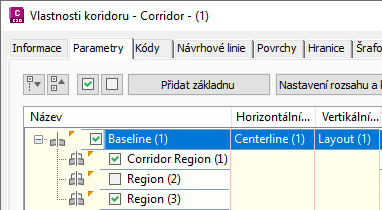

Prostřednictvím dialogového okna Vlastnosti koridoru můžete nastavit zeměměřické polygony a křivky, trasy a profily jako cílové objekty. Vlastnosti koridoru otevřete tak, že vyberete koridor, klepnete pravým tlačítkem myši a vyberete příkaz Vlastnosti koridoru. Dialogové okno Vlastnosti koridoru je znázorněno na obrázku 32.
Obrázek 32: Vlastnosti koridoru poskytují možnosti nastavení cílových objektů.

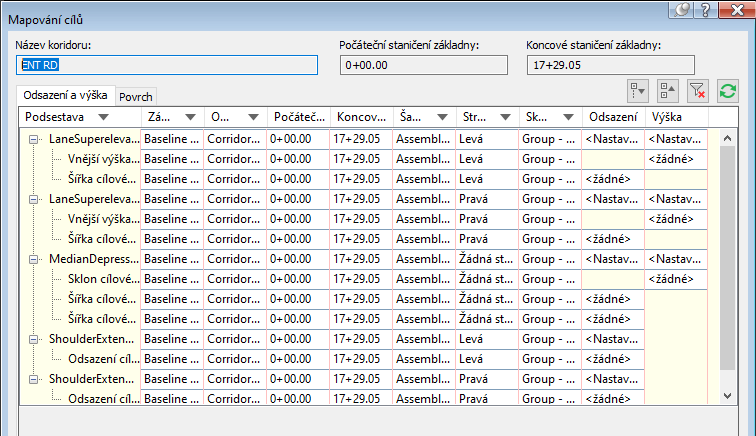

Pro účely tohoto příkladu jsme klepli na tlačítko Cíle u oblasti (1). Zobrazí se dialogové okno Mapování cílových objektů, jak je znázorněno na obrázku 33. Všimněte si objektů, na něž je odkazováno jako na cílové objekty.
Obrázek 33: Cílový objekt odkazuje na návrhové linie.
Pro libovolný daný cílový bod můžete podle potřeby přidat neomezený počet cílových objektů a aplikace Autodesk Civil 3D jej jednoduše sváže s prvním nalezeným objektem. V tomto případě je cílový objekt nastaven na návrhovou linii s názvem Obvod staveniště 2. Tato návrhová linie je řízena horizontálním a vertikálním umístěním bodů, které jsou svázány k zadní části krajnice.
