Návrhovou linii vytvořenou z mozaikové (segmentované) křivky lze vyhladit na řadu křivek nebo skutečný geometrický oblouk, jak znázorňuje obrázek 3.

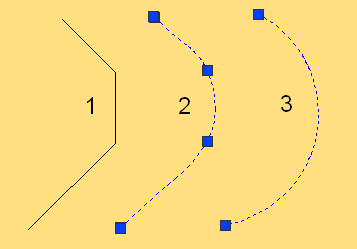

Obrázek 3: Srovnání vyhlazené linie s přizpůsobeným obloukem
Křivka 1 na levé straně je pomocí příkazů pro úpravy návrhových linií vyhlazena dvěma různými způsoby na oblouky vpravo, jak ukazuje obrázek 2.
Linie 2 byla vytvořena příkazem Vyhladit. Při výběru zůstanou zachovány čtyři uzly křivky. Tento typ linie zachovává tečnost vůči sousedním liniím a lze jej upravit tak, aby vytvořil komplexní sadu oblouků, například v případě, kdy potřebujete vytvořit esteticky atraktivní návrh na úpravu krajiny. Jestliže tuto linii označíte popisky, můžete získat přesné parametry oblouku pro rozvržení v terénu.
Linie 3 byla vytvořena příkazem Přizpůsobit oblouk. V tomto případě byly tři segmenty převedeny na jediný oblouk. Jestliže tuto linii upravíte pomocí uzlů, nezůstane vždy zachována její tečnost vůči přiléhajícím liniím. Jediný oblouk lze snadněji rozvrhnout a obvykle vede i k jednoduššímu návrhu zemního tělesa.
Při vytváření zemních těles z návrhových linií koridoru můžete použít příkaz koridoru Vytvořit návrhovou linii zemního tělesa. Jak ukazuje obrázek 4, máte možnost konfigurovat možnosti vytvoření návrhové linie pro její vyhlazení při exportu a můžete také vytvořit dynamické spojení mezi koridorem a návrhovou linií. Vyhlazení návrhové linie nahradí mozaikové segmenty linie oblouky a vytvoření dynamického spojení zajistí aktualizování návrhové linie tak, aby odpovídala veškerým změnám koridoru.

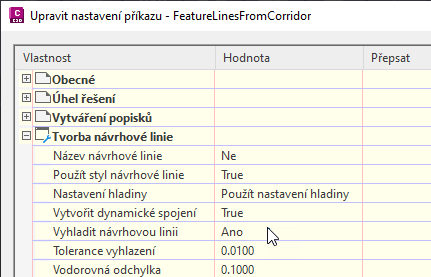

Obrázek 4: Nastavení příkazu pro vyhlazení návrhových linií koridoru pro zemní těleso
