Přečtěte si informace o vylepšeních tlakových sítí.
Novinky ve verzi 2024.1
- Byl vylepšen proces úprav potrubních tras, aby bylo méně pravděpodobné, že se potrubní trasy odpojí od svých podkladových tras.
- Byly přidány zprávy s upozorněním, které se zobrazují, když stav potrubní trasy není po úpravě potrubní trasy správný.
- Byla přidána možnost přesouvat a otáčet tlakové potrubní trasy pomocí příkazů POSUN a OTOČ aplikace AutoCAD, aniž by se odpojily od svých podkladových tras.
- Při přidávání nových součástí do potrubní trasy se nyní automaticky použije referenční trasa přilehlého potrubí.
- Byla přidána možnost zobrazit informace o připojených tlakových potrubích v popiscích proužků zobrazení profilu pro tvarovky a armatury.
Následující obrázek ukazuje dialog, který se zobrazí, když v dialogu Tvůrce stylu popisku při vytváření stylu proužku tlakové sítě pro potrubní tvarovky a armatury vyberete možnost Text pro všechny.
- Byla přidána možnost přesadit popisky tlakových sítí v proužcích zobrazení profilu.
V dialogu Vlastnosti zobrazení profilu na kartě Proužky přidejte proužek tlakové sítě a pomocí možností ve sloupci Přesadit popisky určete způsob přesazení popisků.
- Byla přidána možnost přidat informace sady vlastností pro připojená tlaková potrubí k popisku potrubní tvarovky nebo armatury.
- Armatury se nyní při aktualizaci profilu potrubní trasy automaticky zarovnají s výškou připojených potrubí.
- Byla přidána možnost automaticky přepínat mezi tvarovkou T a tvarovkou Y, když se změní úhel připojení posunutím tvarovky T/Y nebo přetažením laterální potrubní trasy pomocí druhého ovládacího uzlu.
Poznámka: Automatické přepínání je možné jen tehdy, když aktuální seznam součástí obsahuje příslušné součásti.
Novinky ve verzi 2024
- Byla přidána následující vylepšení související se styly:

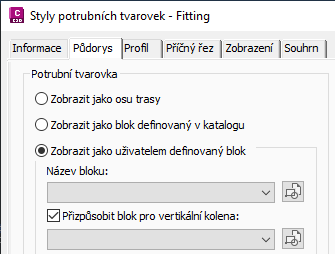

- Byla přidána možnost určit uživatelem definovaný blok ke zobrazení vertikálních kolen v půdorysném pohledu. Další informace naleznete v části Karta Půdorys (dialog Styl tvarovky).
- Byla přidána možnost zobrazit šrafovací vzor tvarovek a armatur tlakové sítě v půdorysu. Další informace naleznete v částech Karta Zobrazení (dialog Styl tvarovky) a Karta Zobrazení (dialog Styl armatury).
- Byla přidána podpora dalších možností měřítka uživatelem definovaných bloků v půdorysném pohledu pro tvarovky a armatury, aby odpovídaly možnostem dostupným v zobrazení profilu. Další informace naleznete v částech Karta Půdorys (dialog Styl tvarovky) a Karta Půdorys (dialog Styl armatury).
- Byla přidána možnost určit uživatelem definovaný blok ke zobrazení vertikálních kolen v půdorysném pohledu. Další informace naleznete v části Karta Půdorys (dialog Styl tvarovky).
- Bylo přidáno následující chování rozvržení:
- Při přidávání rozboček se nyní automaticky zohledňuje úhel. Při vytváření rozvržení potrubní trasy a jejím připojování k jiné potrubní trase pod určitým úhlem, jak je znázorněno níže, bude v případě, že se v seznamu součástí nachází tvarovka ve tvaru Y, přidána tvarovka ve tvaru Y, nikoli ve tvaru T.
- Byla přidána funkce automatické rotace rozboček za účelem zarovnání s potrubními trasami rozboček. Následující obrázky znázorňují potrubí připojené k rozbočce v zobrazení profilu. Při změně úhlu potrubí v zobrazení profilu se úhel tvarovky upraví. Úpravy uvidíte v půdorysu i profilu.
- Byla přidána možnost připojit potrubní trasu k existující tvarovce ve tvaru T, Y nebo X v jiné potrubní trase.
- V seznamu Referenční trasa byla přidána možnost <Tato potrubní trasa>, která je dostupná při vytváření nové tlakové sítě nebo nové potrubní trasy.
Další informace naleznete v části Dialog Vytvořit tlakovou potrubní síť.
- Při přidávání rozboček se nyní automaticky zohledňuje úhel. Při vytváření rozvržení potrubní trasy a jejím připojování k jiné potrubní trase pod určitým úhlem, jak je znázorněno níže, bude v případě, že se v seznamu součástí nachází tvarovka ve tvaru Y, přidána tvarovka ve tvaru Y, nikoli ve tvaru T.
- Bylo přidáno následující chování při úpravách:

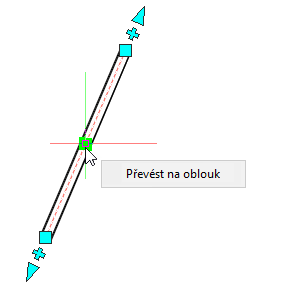

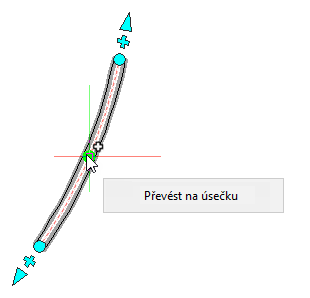

- Byla přidána možnost převést segment čáry potrubní trasy na oblouk nebo segment oblouku na čáru.
- U přechodek v tlakových sítích v zobrazení profilu byl přidán uzel Obrátit.

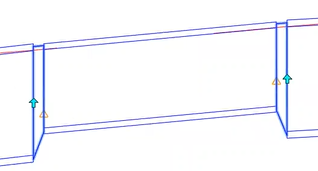

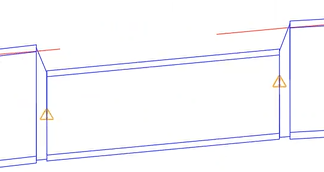

Před obrácením přechodek v zobrazení profilu Po obrácení přechodek v zobrazení profilu
- Byla přidána možnost sloučit dvě tlakové sítě pomocí příkazu Sloučit tlakové sítě. Další informace naleznete v části Sloučení tlakových sítí.
- Byla přidána možnost převést segment čáry potrubní trasy na oblouk nebo segment oblouku na čáru.
- Byla přidána následující vylepšení datových zkratek tlakových sítí:
- Byla vylepšena existující systémová proměnná PipeNetworkSyncMode, která nyní určuje, kdy se mají synchronizovat součásti tlakové sítě i součásti gravitační sítě. Další informace naleznete v části Systémová proměnná PipeNetworkSyncMode.
