iSoučást může mít až devět klíčů používaných k definování kritérií pro funkci AutoDrop a vyfiltrování iSoučásti pro styly trubek a potrubí.
Potrubní iSoučásti mají zpravidla tři klíčové sloupce rodiny: jmenovitý rozměr, číslo tabulky a délku potrubí. U vzorové potrubní iSoučásti:
- V tabulce Jiné je primárním klíčem NPS {1} a sekundárním klíčem je SCH {2} .
- V tabulce Parametry je terciárním klíčem PL {3} .
iSoučásti tvarovek mají nejčastěji jeden klíčový sloupec rodiny: jmenovitý rozměr. U vzorových iSoučástí kolena v tabulce Jiné je primárním klíčem NPS {1}.

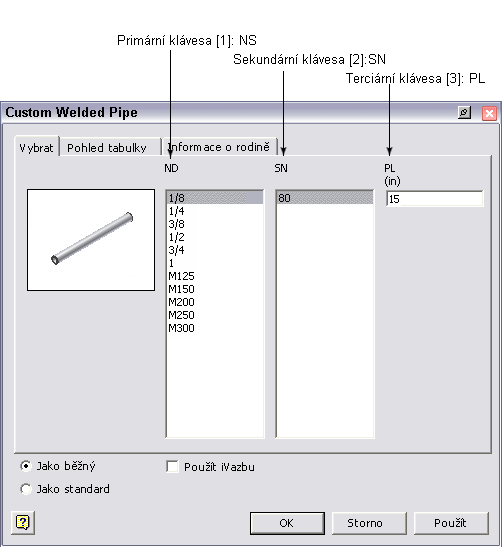

Následující obrázek ilustruje vztah mezi klíčovými sloupci rodin iSoučástí a stránkou s miniaturami rodin součástí v Obsahovém centru.
Klíčové sloupce rodin hrají důležitou úlohu ve schématu pojmenování souborůu rodin součástí v Obsahovém centru. Po vytvoření a publikování je z postupných kombinací hierarchických klíčů vytvořena hodnota předdefinované vlastnosti v Obsahovém centru. V tomto případě je hodnota vlastnosti {DESIGNATION} potrubí {NS} {SN} {PL}, kde proměnná potrubí označuje typ součásti vedení.
Příkaz Publikování trubek a potrubí obsahuje seznam předdefinovaných typů dostupných součástí, které lze zpracovávat, například Trubky, Potrubí, Hadice, Spojky, Kolena a T-kusy. Když se pro zpracovávanou součást nehodí žádná kategorie, vyberte možnost Ostatní.
Nelze pro definování bodů a os připojení vybírat kraj vedle čela prstence nebo křivky spline.
