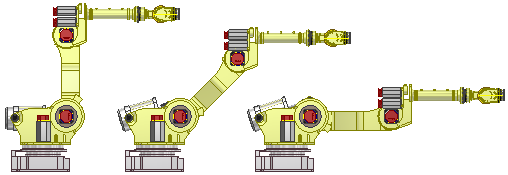

Polohové reprezentace pořizují kinematické „snímky“ a umožňují studovat pohyb a vyhodnotit sestavy v různých polohách. Polohové reprezentace se ukládají do nadřazené sestavy a lze je kdykoliv obnovit pro další analýzu nebo úpravy.
Často se používají ve spojení s flexibilními sestavami pro uvedení podsestavy do daného kinematického stavu a ponechání zbývajících stupňů volnosti vůči nadřazené sestavě.
V polohové reprezentaci je adaptivita odložená. Adaptivní prvky součástí a prvky sestavy se neaktualizují. Adaptivní sestavy jsou implicitně flexibilní a aktualizované, ale výsledky nejsou předány do podsestavy.
Jaký je význam primární polohové reprezentace?
Každá sestava má polohovou reprezentaci pojmenovanou jako Primární. Ta reprezentuje výchozí stav sestavy, ve kterém probíhají modelovací operace. Primární polohovou reprezentaci nelze upravit, ale všechny nové polohové reprezentace jsou jejími kopiemi. Každou polohovou reprezentaci můžete podle potřeby upravit a následně znovu aktivovat primární polohovou reprezentaci za účelem uložení sestavy.
Primární polohová reprezentace je „bezpečný“ stav. Když vytvoříte mnoho polohových reprezentací sestavy s různými stavy, můžete později ztratit přehled o polohách sestavy, viditelnosti, nastavení vztahů a ostatních hodnotách původní sestavy. Bez ohledu na to, kolik polohových reprezentací vytvoříte, se můžete aktivací primární reprezentace vždy vrátit k výchozímu stavu sestavy.
Co je to prohlížeč reprezentace?
Prohlížeč reprezentace je detailní pohled na všechny reprezentace v souboru sestavy. Lze provést následující úkony:
- vytvořit novou reprezentaci,
- aktivovat reprezentaci,
- zkopírovat reprezentaci,
- odstranit reprezentaci,
- upravit buňky znázorňující hodnoty reprezentace v tabulce.
Jak se liší polohové reprezentace od reprezentací zobrazení návrhu?
Reprezentace zobrazení návrhu zachová stav zobrazení sestavy. Zachytí viditelnost pracovních prvků a komponent, charakteristiky vzhledů a nastavení přiblížení a zvětšení. Může také zachytit stav viditelnosti náčrtů řízených příkazem Viditelnost objektu.
Polohová reprezentace sloučí všechna nastavení v aktivním zobrazení návrhu stejně jako stav flexibility podsestav nebo zapnutý stav komponenty a může také obsahovat nastavení jako odsazení a potlačení vztahů a polí. Polohovou reprezentaci použijte pro práci se sestavou za účelem kinematické studie a uložení stavu do souboru sestavy.
Jak zobrazení návrhu, tak polohové reprezentace mohou prezentovat nastavení vnořených podsestav s ohledem na druh informací, která každá reprezentace uchovává.
Nové reprezentace zobrazení návrhu jsou založeny na aktuálním stavu sestavy. Nové polohové reprezentace kopírují stav primární reprezentace, kterou můžete podle potřeby upravit.
Jaká jsou pravidla použití polohových reprezentací?
Když je polohová reprezentace aktivní, můžete provádět následující operace:
- změnit umístění komponenty pomocí hodnoty vztahu nebo přesunout komponentu,
- upravit parametry,
- změnit stav flexibility podsestavy,
- zapnout a vypnout viditelnost,
Následující operace můžete provádět pouze v případě, že je aktivní primární polohová reprezentace:
- přidat, odstranit nebo změnit pořadí komponent,
- změnit strukturu sestavy,
- změnit počet polí,
- vytvořit nebo odstranit pracovní prvky,
- vytvořit, upravit nebo odstranit prvky sestavy nebo iVazby,
- nastavit komponenty jako aktivní.
Jak se ukládají změny polohové reprezentace?
Můžete pracovat na polohových reprezentacích vnořených do hierarchie sestavy. Chcete-li však soubor uložit, musí být aktivní primární polohová reprezentace. Sestava nejvyšší úrovně může mít například aktivní primární polohovou reprezentaci, ale změny se provedou v polohových reprezentacích vnořených podsestav. Pokud vnořená podsestava při ukládání není na primární pozici, klikněte po zobrazení výzvy k uložení sestavy v primární reprezentaci na tlačítko OK.
