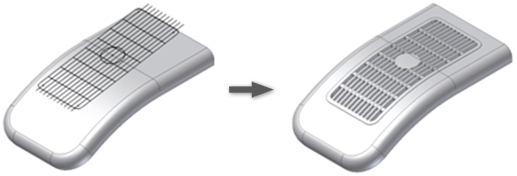

Než začnete, vytvořte nebo importujte tenkostěnnou součást a definujte obrysy mřížky v 2D náčrtu v rovině vně povrchu, kde má být mřížka umístěna.
- Klikněte na kartu 3D Model
panel Plastická součást Mřížka
. - V dialogu Mřížka na kartě Ohraničení mřížky použijte selektor profilu k určení uzavřeného rozsahu mřížky. Ohraničení musí tvořit uzavřený náčrt.
- Pokud soubor součásti obsahuje více než jedno objemové těleso, použijte selektor Těleso k výběru cílového tělesa.
- Zadejte parametry ohraničení:

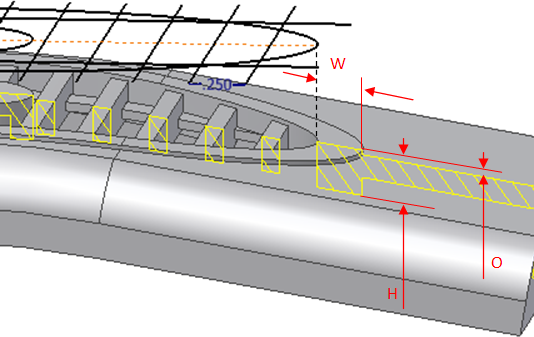

- W: Tloušťka hranice
- H: Výška hranice
- O: Odsazení vnější výšky horní plochy hranice vzhledem k povrchu součásti
- V dialogu Mřížka na kartě Ostrůvek použijte selektor profilu k určení oblasti, která bude vyplněna materiálem. Taková oblast se obvykle nachází uprostřed mřížky. Ostrůvek musí být rovinný uzavřený profil a použitá rovina musí být rovnoběžná s rovinou ohraničení. Poznámka: Není-li vybraný žádný profil, ostrůvek není uvedený. Profil ostrůvku není nutné oříznout podle profilu ohraničení. Tato operace je automaticky provedena samotným prvkem.

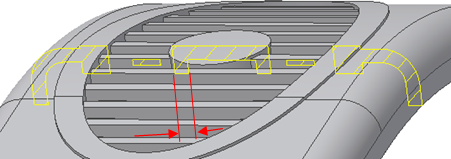

- Zadejte Tloušťku ostrůvku.
Horní a dolní meze ostrůvku odpovídají horním a dolním plochám ohraničení. Žebra a výztuhy se oříznou podle profilu ostrůvku.
Nulová tloušťka znamená, že ostrůvek nemá stěnu a je vyplněn materiálem.
- V dialogu Mřížka na kartě Žebro použijte selektor profilu k výběru sady křivek, kterými bude vyplněna oblast mřížky. Žebra musí tvořit jeden nebo více otevřených nebo uzavřených profilů patřících do stejného náčrtu v rovině, která je rovnoběžná s profilem ohraničení (mohou patřit do stejného náčrtu jako ohraničení). Profily jsou vystředěné obrysy žeber. Není nutné je oříznout podle profilu ohraničení. Tato operace je automaticky provedena samotným prvkem.
- Zadejte parametry žebra:

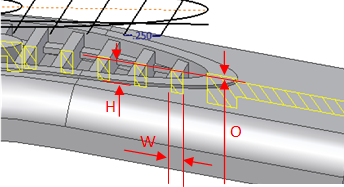

- W: Tloušťka žebra
- H: Výška žebra
- O: Horní odsazení žebra od vnější plochy hranice
- V dialogu Mřížka na kartě Výztuha použijte selektor profilu k určení sekundárního pole. Výztuhy musí tvořit jeden nebo více otevřených nebo uzavřených profilů patřících do stejného náčrtu v rovině, která je rovnoběžná s profilem ohraničení (mohou patřit do stejného náčrtu jako ohraničení). Profily jsou vystředěné obrysy výztuh. Není nutné je oříznout podle profilu ohraničení, tato operace je automaticky provedena samotným prvkem.
- Zadejte parametry výztuhy:

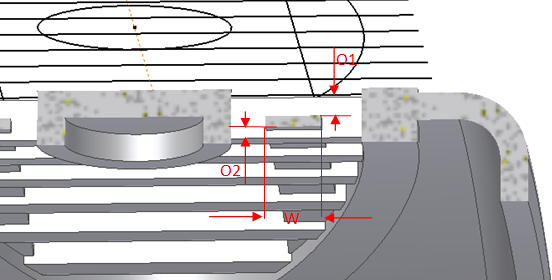

- O1: Horní odsazení od horní plochy žeber
- O2: Dolní odsazení od dolní plochy žeber
- W: Tloušťka
- V dialogu Mřížka na kartě Zešikmení zadejte úhel zešikmení (bez znaménka) a podle potřeby vyberte rozdělující prvek k určení odsazení od vnější plochy ohraničení dělicího povrchu.
- Klikněte na tlačítko OK.
