Polohové reprezentace vám umožní vyhodnotit střídavé kinematické stavy sestavy. Vytvořením přepsání u takových položek, jako jsou hodnoty vztahů nebo umístění komponent, lze vytvářet vícenásobné polohové reprezentace (PR), kdy každá zachycuje jiné stavy řešení sestavy.
Polohové reprezentace mohou používat následnické sestavy, výkresové pohledy a odvozené sestavy. Jsou určeny jen na vyhodnocení kinematiky a nejsou určeny pro změny návrhu. Jakékoli změny účelu návrhu, například přidání či odstranění komponent nebo úpravy prvků sestavy, se musí provádět, když je aktivní primární polohová reprezentace.
Sestava může požadovat polohovou reprezentaci podsestavy dvěma hlavními způsoby. První možností je nastavit podsestavu do dané polohové reprezentace, podobně jako u asociativního vyvolání reprezentace zobrazení návrhu. Druhou možností je vnoření: polohová reprezentace v nadřazené sestavě přepisuje podsestavu, čímž nastaví polohovou reprezentaci i pro tuto sestavu.
- První metodu použijte, když je primární stav nadřazené sestavy nejlépe definován nikoli primárním stavem podsestavy, ale polohovou reprezentací podsestavy, například hydraulickým válcem v uzavřené pozici.
- Druhá, běžnější metoda, by se měla používat tehdy, když různé PR podsestav pomáhají nadefinovat odpovídající PR v následnické sestavě.
Pracovní postup1Řízení polohových reprezentací v rámci dílčí sestavy
- Otevřete soubor sestavy obsahující podsestavu s polohovými reprezentacemi:
- Ukázkové soubory si můžete stáhnout z následujícího umístění: karta Začínáme
panel Spustit Otevřít Samples\Models\Assemblies\Suspension\Suspension.iam.

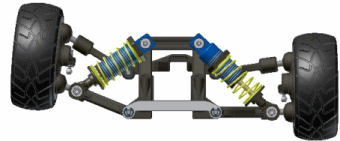

Všimněte si těchto dvou tlumičů.
- Ukázkové soubory si můžete stáhnout z následujícího umístění: karta Začínáme
- Otevřete prohlížeč u první podsestavy tlumiče, Front 1.3 Shock:1, a potom otevřete složku Representation.
- Všimněte si uzlu polohy, který indikuje, že je podsestava nastavena na jeho primární stav. Otevřete tuto složku a aktivujte existující Zavřenou PR. Všimněte si, že následnická sestava reaguje zvednutím závěsu v reakci na změnu v řešeném stavu pro tento tlumič.
- Soubor zavřete. Změny neukládejte.
Pracovní postup 2:Vnoření polohové reprezentace s přepsáním.
- Otevřete soubor sestavy obsahující podsestavu a vytvořte polohovou reprezentaci v hlavní sestavě:
- Otevřete soubor Samples\Models\Representations\Suspension\Suspension.iam. Všimněte si těchto dvou tlumičů.
- Otevřete soubor Samples\Models\Representations\Suspension\Suspension.iam. Všimněte si těchto dvou tlumičů.
- Otevřete složku Representation pro sestavu Suspension.iam a potom rozbalte položku Poloha.
- Pravým tlačítkem myši klikněte na položku Poloha a vyberte Nový. Novou PR přejmenujte na Levý tlumič.
Nyní jsme v sestavě nejvyšší úrovně vytvořili polohovou reprezentaci, která nemá žádná přepsání, takže vypadá jako primární polohová reprezentace.
- Pravým tlačítkem myši klikněte na podsestavu druhého tlumiče, Front 1.3 Shock:2, a vyberte Přepsat.
- V dialogu Přepsat vyberte kartu Reprezentace a zaškrtněte přepínač Přepsat pro poziční reprezentace a potom nastavte PR na Zavřeno. Dialog uzavřete.

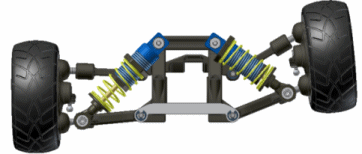

- PR levého nárazníku nejvyšší sestavy je nyní vnořena do Zavřené PR tlumiče. Když aktivujete primární PR a PR levého tlumiče v sestavě nejvyšší úrovně, okamžitě uvidíte účinek plně uzavřeného levého nárazníku.
- Soubor nechejte otevřený a snažte se vytvářet další přepisy pro jiné objekty, například pravý tlumič nebo pro vazby.
