Podívejte se na vylepšení prostředí výkresu.
Označení počátku

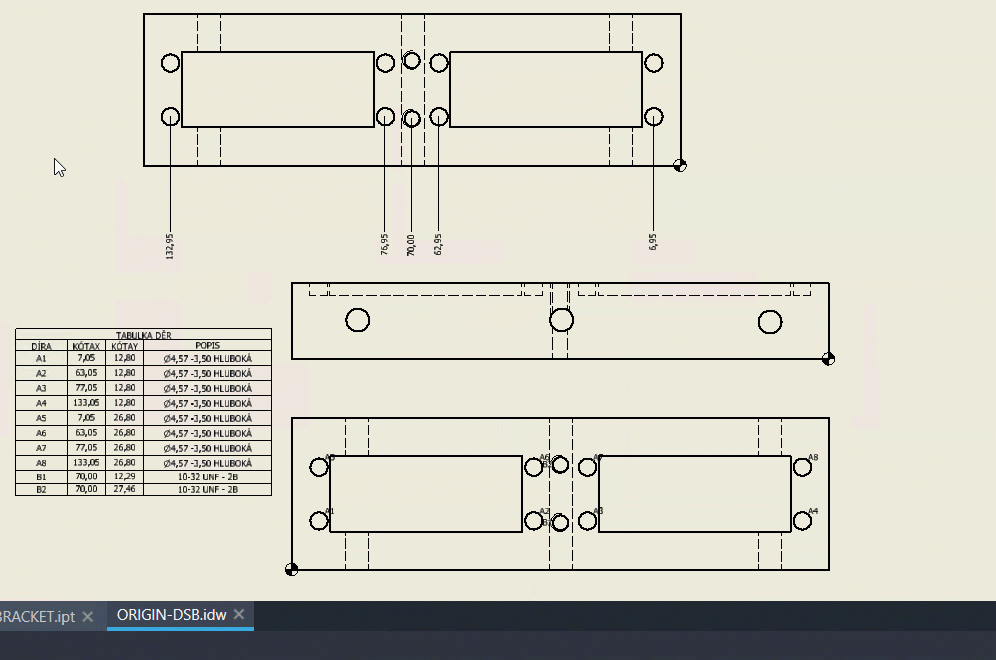

Označení počátku lze nyní odstranit. Pokud kóty používají označení počátku, budou také odstraněny. Před provedením akce se zobrazí výzva s výstrahou ohledně odstranění kóty.
Odstranit označení počátku použité s položkami:
- Staniční kóty
- Tabulky děr
- Nebo označení počátku samo o sobě
- Sady staničních kót, pokud je vybrána možnost Kótovací styl
karta Možnosti Označení počátku.
Další informace naleznete v částech Označení počátku a Změna pozice nebo vzhledu označení počátku nebo jeho odstranění.
Export pouze obsahu uvnitř rámečku listu
Ve výkresech aplikace Inventor je velmi běžné vytvářet pohledy a kusovníky mimo rámečky listů. Při ukládání v podobě souboru DWG aplikace AutoCAD se exportuje vše, co je ve výkresu, zatímco při exportu do souboru PDF se všechny poznámky mimo rámečky listů vyjmou a do souboru PDF nezahrnou. V této verzi byla do dialogu Cíl exportu přidána nová možnost Pouze obsah listu, která umožňuje zahrnout při exportu do souboru DWG pouze obsah uvnitř rámečků listu. Upozorňujeme, že když je vybrána tato možnost, bude zahrnut celý objekt, pokud je jeho ohraničující kvádr uvnitř nebo částečně uvnitř listu.Další informace naleznete v části Export dat do souboru DWG.
