Cvičení 2: Přidání dat do mapy

Připojte se k datovým souborů, představujícím hranice města a silnice.

Poznámka: V tomto cvičení se používá mapa vytvořená v předchozím cvičení.

1. Pokud v Sada nástrojů AutoCAD Map 3D není otevřena vytvořená mapa, otevřete ji.
2. Přidejte data hranice města do mapy.
   • V panelu Úlohy aktivujte Správce zobrazení.
   • Klikněte na příkaz Data a zvoltePřipojit k datům.

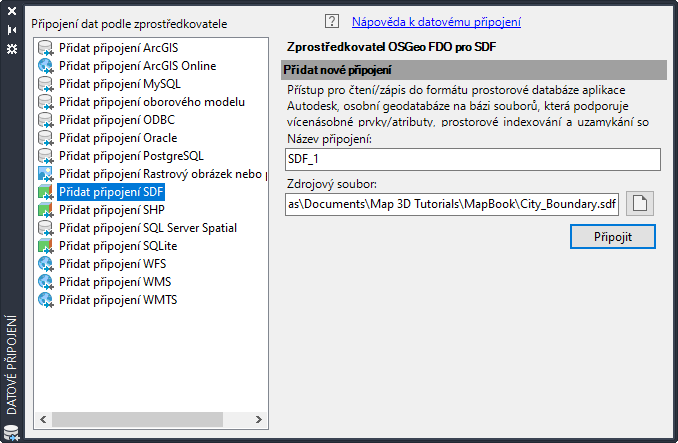

   • V okně Datové připojení v seznamu Připojení dat podle zprostředkovatele vyberte Přidat spojení SDF.
   • Pod položkou Zdrojový soubor (vpravo) klikněte na tlačítko procházení a přejděte ke vzorovému souboru City_Boundary.sdf. Klikněte na tlačítko Připojit.

   • V poli Schéma klikněte na možnost Přidat do mapy.
3. Přidejte data silnic do mapy.
   • V okně Datové připojení v seznamu Připojení dat podle zprostředkovatele (vlevo) Přidat spojení SHP.
   • Pod položkou Zdrojový soubor (vpravo) klikněte na tlačítko procházení a přejděte ke vzorovému souboru Roads.shp. Klikněte na tlačítko Připojit.
   • Klikněte na tlačítko Přidat do mapy.
   • Zavřete okno Datové připojení.
4. Uložte mapu s názvem MyMap.dwg.

Kde se nyní nacházíte

Vytvořili jste mapu a připojili ji ke zdrojům prvků pro hranice města a silnice ve městě Redding v Kalifornii.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Lekce 2: Úprava šablony mapové knihy.
