Cvičení 3: Dotazování objektů

Pomocí příkazu Kreslení dotazu dotazujte objekty výkresů ze tří připojených výkresů a přidejte je tak do mapy.

Poznámka: V tomto cvičení se používá mapa vytvořená ve Cvičení 1: Tvorba nové mapy.

Dotazování objektů

1. Na kartě Prohlížeč map podokna Úlohy dvakrát klikněte na položku Aktuální dotaz.

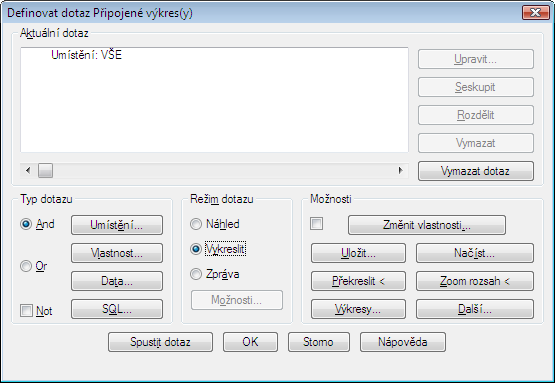

2. V dialogu Definovat dotaz připojených výkresů pod položkou Typ dotazu postupujte následovně:
   • Klikněte na možnost Umístění.
   • Ujistěte se, že je typ hranice nastaven na možnost Vše.
   • Klikněte na tlačítko OK.
   • V části Režim dotazu vyberte Kreslení.


     Dotazujte se na všechny objekty v připojených výkresech.

   • Klikněte na možnost Spustit dotaz.
3. Klikněte na kartu Zobrazitpanelu Navigovatrozbalovací seznam ZoomRozsahy. Hledat Mapa je zaměřena na data.
4. Pojmenujte a uložte mapu.
   • Klikněte na tlačítko Uložit.
   • Přejděte do složky, kde jsou uložena data výukového programu.
   • Soubor mapy pojmenujte ObjectClass.dwg.
   • Klikněte na tlačítko Uložit.

Kde se nyní nacházíte

Vytvořili jste mapu, která používá definovaný soubor definice třídy objektu . Dotazovali jste se na všechny objekty z nové mapy.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Lekce 5: Vytvoření a úprava objektů pomocí tříd objektů.
