Při připojení výkresu k mapě se objekty výkresu v mapě nezobrazí okamžitě. Je nutné, aby byly dotazovány. Výkresový soubor, který jste připojili, je mapa Kalifornie s polygony definovanými pro jednotlivé okresy. Protože město Redding je v oblasti Shasta, do mapy přidáte hranice oblasti Shasta. Data si můžete vyžádat podle umístění, vlastností nebo dat. V tomto případě si je vyžádejte pomocí dotazu na název oblasti, který je uložen jako data objektu.
Poznámka: V tomto cvičení se používá mapa build_map1.dwg, kterou jste vytvořili a upravili v předchozích cvičeních.
Dotazování výkresových dat
- V souboru build_map1.dwg klikněte na kartu Výchozí
panel DataDefinovat dotaz.
- V dialogu Definovat dotaz Připojené výkresy pod položkou Typ dotazu klikněte na tlačítko Data.

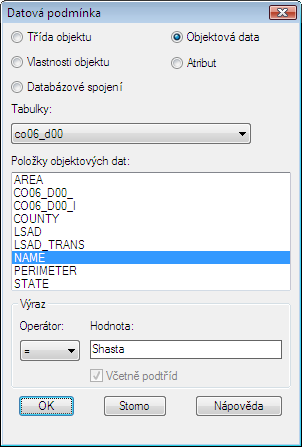

- V dialogu Podmínka dat vyberte možnost Objektová data.
- V seznamu Položky objektových polí vyberte položku NAME.
Poznámka: Neměňte nastavení tabulek.
- Položku Operátor ponechte nastavenou na možnost =. Do pole Hodnota zadejte text Shasta.
Dotaz rozlišuje malá a velká písmena. Zkontrolujte, zda jste jej zadali tak, jak je zobrazený.
- Klikněte na tlačítko OK v dialogu Datová podmínka a poté klikněte na tlačítko Spustit dotaz.
- Klikněte na .
Nyní jsou na mapě zobrazeny hranice okresu Shasta.
- Práci si uložte. Klikněte na tlačítko
Uložit.
Poznámka: Při práci během cvičení se může zobrazit upozornění. Upozorňuje, že asociace mezi dotazovanými objekty v aktuálních a připojených výkresech nebude zachována v případě, že se zavře aktuální soubor výkresu. Účelem tohoto hlášení je připomenout vám, že je třeba uložit změny provedené v původním výkresovém souboru. Protože v tomto výukovém programu nebudete výkres oblasti Shasta upravovat, toto upozornění můžete klidně ignorovat.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Použití Datového připojení.
