V tomto cvičení otevřete výkres města Redding v Kalifornii. Připojíte tři zdrojové výkresy, které obsahují informace o parcelách a kanalizační síti. Přestože jsou výkresy připojeny, žádné objekty se neobjeví, dokud neprovedete dotaz režimu Rychlé zobrazení nebo Náhled.
Připojení výkresů
- Pokud jste tak dosud neučinili naleznete ji v části Lekce 1: Příprava na výukové soubory.
- Najděte a otevřete ukázkový soubor výukového programu Redding.dwg..
- Na kartě Průzkumník mapy podokna Úlohy klikněte pravým tlačítkem na složku Drawings. Klikněte na tlačítko Připojit.

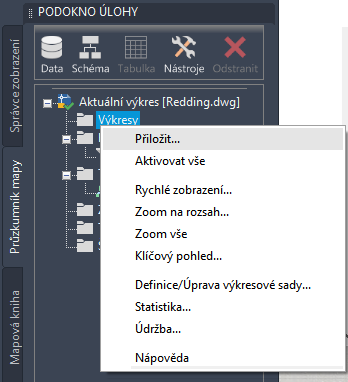

Připojte výkresy z karty Průzkumník mapy podokna Úlohy.
- V dialogu Vybrat výkresy k přiložení proveďte tyto úkony:
- Přejděte do umístění, kde jsou uloženy ukázkové soubory výukového programu.
- Stiskněte a podržte klávesu Ctrl a vyberte tyto soubory: Drainage, Parcel a Sewer.
- Klikněte na tlačítko Přidat.
- Klikněte na tlačítko OK.
Výkresy parcel a kanalizační sítě jsou nyní připojeny k souboru Redding.dwg, ale žádné objekty výkresu ještě nejsou přidány.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Náhled připojených dat (rychlé zobrazení).
