Cvičení 1: Klasifikace objektů signálu

Začněte klasifikací objektů ve výkresu Classify_Signals.

Poznámka: V tomto cvičení se používá soubor Classify_Signals.dwg, se kterým jste pracovali ve Cvičení 3: Přidání tříd objektů do definičního souboru.

Klasifikace objektů signálu

1. Pokud již v Sada nástrojů AutoCAD Map 3D není otevřen výkres Classify_Signals, otevřete jej.
2. Klikněte na kartu Vytvořitpanel Objekt výkresuVybrat neklasifikované. Hledat

   Vyberte neklasifikované objekty, aby je bylo možné přidat do třídy objektu.

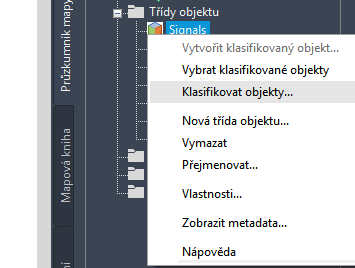

3. Klikněte pravým tlačítkem na třídu objektů Signály v Prohlížeči map v podokně Úlohy a klikněte na příkaz Klasifikovat objekty.


   Klasifikujte vybrané objekty v případě, že splňují kritéria třídy objektů.

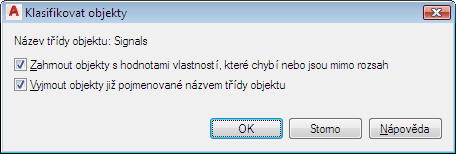

4. V dialogu Klasifikovat objekty nechte zaškrtnuta všechna políčka a klikněte na tlačítko OK.

5. Chcete-li zkontrolovat správnou klasifikaci objektů, stisknutím klávesy Esc zrušte výběr. Na kartě Prohlížeč mapy podokna Úlohy klikněte pravým tlačítkem na třídu objektů Signály a klikněte na příkaz Vybrat klasifikované objekty.

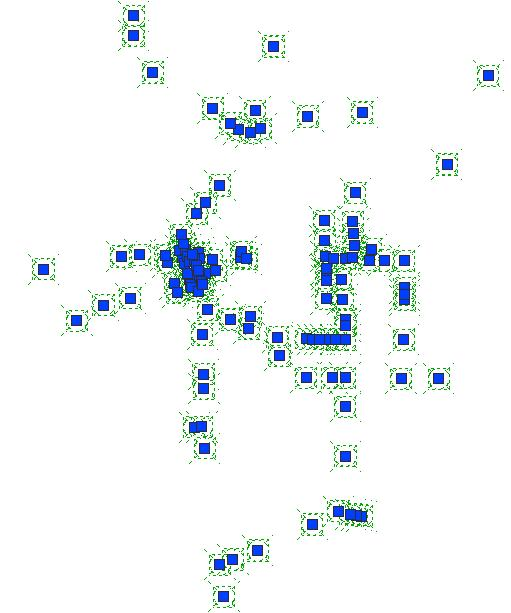

   Všechny signály jsou vybrány.

6. Opětovným stisknutím klávesy Esc zrušte výběr a signál potom vyberte kliknutím na něj.
7. Klikněte pravým tlačítkem na vybraný signál a klikněte na příkaz Vlastnosti.

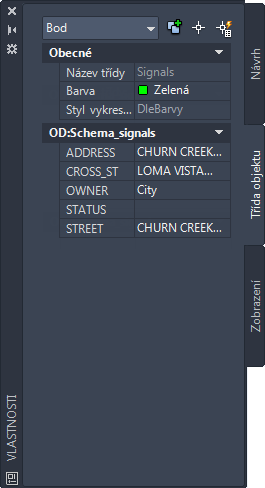

8. Na paletě Vlastnosti klikněte na kartu Třída objektů a prohlédněte vlastnosti.


   Prohlédněte vlastnosti pro členy třídy objektů Signály.

9. Uložte a zavřete soubor Classify_Signals.dwg.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Klasifikace cest a parcel.
