Pomocí aplikace Sada nástrojů AutoCAD Map 3D můžete kombinovat data z map používajících různé souřadnicové systémy. Specifikujte souřadnicový systém použitý u přiložených výkresů a u aktuálního výkresu. Při převodu objektů z připojených výkresů do aktuálního výkresu jsou objekty transformovány do souřadnicového systému aktuálního výkresu.
Souřadnicový systém přiřazený k výkresu určuje systém, který byl použit při tvorbě výkresu. Jestliže jste například vytvořili mapu pomocí projekce Univerzální Transverzální Mercator, zóny 27 v amerických geodetických stopách, přiřadíte mapě kód UTM-27F.

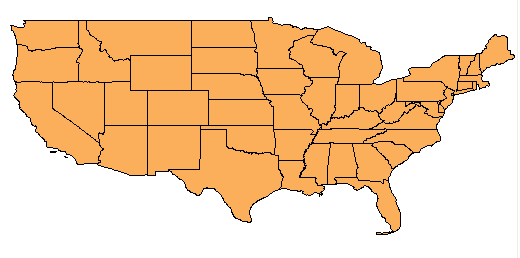

Tato mapa USA používá souřadnicový systém zeměpisné šířky a délky 84.
Před dotazováním na položky ze zdrojových výkresů určete souřadnicový systém použitý pro aktuální výkres a připojené výkresy. Při dotazování objektů ze zdrojových výkresů je aplikace Sada nástrojů AutoCAD Map 3D automaticky převede do souřadnicového systému aktuálního výkresu. Tato operace se nazývá transformace souřadnic. Při uložení objektů zpět do zdrojových výkresů aplikace Sada nástrojů AutoCAD Map 3D převod obrátí. Navíc lze kromě transformací, které jsou v aplikaci Sada nástrojů AutoCAD Map 3D, definovat vlastní transformace.

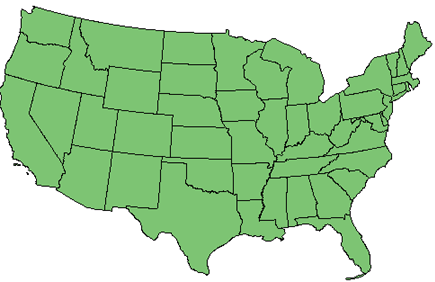

Tato mapa používá Albersův stejnoplochý souřadnicový systém.
Kód souřadnicového systému a definice jsou uloženy ve výkresovém souboru. Výkres lze sdílet s kýmkoliv, kdo používá verzi Release 4 nebo novější a má správný souřadnicový systém.
Jestliže je vybraný souřadnicový systém přiřazen k vybraným přiloženým výkresům, před přiřazením informací souřadnicového systému se vytvoří z každého zdrojového výkresu záložní soubor s příponou .bak.
Souřadnicové systémy dodávané s aplikací Sada nástrojů AutoCAD Map 3D zahrnují systém Univerzální Transverzální Mercator a státní rovinný souřadnicový systém používaný v USA a také mnoho mezinárodních souřadnicových systémů používaných po celém světě. Kompletní seznam podporovaných systémů naleznete v části Knihovna souřadnicových systémů.
Lze definovat vlastní souřadnicové systémy, vztažné roviny, elipsoidy, geodetické transformace a trasy geodetických transformací. Během definování souřadnicového systému, lze použít vlastní soubory sítě.
