Pomocí tohoto příkazu můžete pohybovat, otáčet a měnit měřítko objektu nebo skupiny objektů. (Chcete-li transformovat celý aktivní zdrojový výkres, použijte možnosti transformace v dialogu Nastavení výkresu.
Odpovídejte na výzvy:
- Výběr/<Hladina>
- Zadáním V vyberte objekty, zadáním H vyberte všechny objekty v hladině.
- Vyberte objekty
- Libovolným způsobem výběru programu AutoCAD vyberte objekty, které chcete transformovat. Pokud jste vybrali možnost Hladina, zadejte názvy hladin, které chcete transformovat. Můžete použít zástupné znaky například * a ? pro výběr množiny hladin.
- První zdrojový bod
- Vyberte bod ve výkresu nebo zadejte souřadnice bodu.
- První cílový bod
- Vyberte bod ve výkresu nebo zadejte souřadnice bodu. Objekty jsou převedeny na relativní vzdálenosti mezi prvním zdrojovým bodem a tímto novým bodem.
- Druhý zdrojový bod
- Vyberte bod ve výkresu nebo zadejte souřadnice bodu.
- Druhý cílový bod
- Vyberte bod ve výkresu nebo zadejte souřadnice bodu.

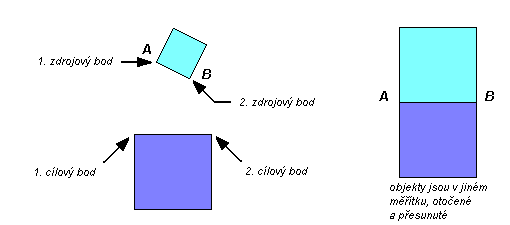

Zdrojové a cílové body
Rozdíl mezi prvním zdrojovým bodem a prvním cílovým bodem je odsazením pro vybrané objekty.
Úhlový rozdíl mezi prvním zdrojovým bodem a prvním cílovým bodem je otočení.
Poměr délky mezi dvěma cílovými body k délce mezi dvěma zdrojovými body je změna v měřítku.
