Ve výchozím nastavení vytváří aplikace Revit v průsečíku dvou stěn spoj. Spojování však můžete v případě potřeby pro vybranou stěnu zakázat.
Chcete-li například mezi stěnami zachovat malé expanzní prostory, můžete za tímto účelem zakázat spoje pro jeden z přilehlých konců stěn.
Dvě horizontální stěny s dilatační spárou uprostřed
Zakázání spojů lze rovněž využít při řešení složitých spojů. Pokud například při přidání stěny do složitého spoje vznikne nežádoucí výsledek, je možné nepovolit připojení na přidané stěně a pak nástrojem Spojit geometrii začistit připojení mezi touto stěnou a jinými stěnami.
Automatické začištění spoje stěn

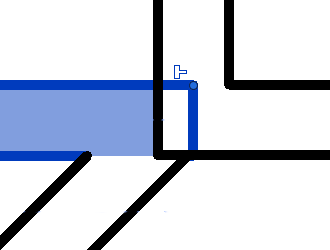

Vybraná stěna se zakázaným spojem
Stěna začištěná po použití příkazu Spojit geometrii
Postup zakázání spojů se mírně liší pro konce stěn a pro kterékoli její koncové prostřední plochy.
Zakázání spojů konce stěny
- Vyberte stěnu.
- Klikněte pravým tlačítkem myši na ovládací prvek na konci stěny, u které chcete spoj zakázat, a klikněte na možnost Zakázat spoj.
Konec stěny se nyní nemůže připojit k jiné stěně.
Chcete-li spoj opět povolit, můžete kliknout pravým tlačítkem myši na ovládací prvek na konci stěny a kliknout na příkaz Povolit spoj, nebo kliknout na možnost
(Povolit spoj) nad koncem stěny.
Znemožnění vytvoření spoje na prostřední koncové ploše
- Otevřete půdorysný pohled, ve kterém je zobrazena prostřední koncová plocha, a vyberte příslušnou stěnu.
Tip: Pokud jsou zobrazeny pouze konce prostřední koncové plochy, bude možná nutné upravit výšku roviny řezu. Další informace naleznete v části Rozsah pohledu.
- Klikněte na ikonu
(Zakázat spoj) nad prostřední koncovou plochou, nebo klikněte pravým tlačítkem myši a klikněte na možnost Zakázat spoj. Ikona se změní na .
Prostřední koncová plocha se nyní nemůže připojit k jiné stěně.
nad prostřední koncovou plochou, nebo klikněte pravým tlačítkem myši a klikněte na možnost Povolit spoj.
Zakázání spojů prostřední koncové plochy
