Číslování stupnice a podstupnic schodiště

Pro schodiště založené na komponentách můžete zobrazit čísla stupnic/podstupnic ramene v půdorysu, bokorysu nebo řezu.

Stejně jako u jakékoli jiné poznámky jsou tato čísla viditelná pouze v pohledu, ve kterém byla umístěna.

Přidání čísel stupnic nebo podstupnic

1. Klikněte na kartu Poznámkapanel Popisek (Číslo stupnice).
2. Na paletě Vlastnosti upravte vlastnosti instance.

   Hodnoty těchto vlastností budou uloženy a použity jako výchozí pro další čísla stupnic/podstupnic přidaných do modelu a bude tak možné nastavit dané předvolby.

   Pomocí dialogu Možnosti můžete označit poznámkami stupnice nebo podstupnice, vybrat orientaci popisku nebo změnit velikost textu čísla.

3. V půdorysném pohledu umístěním kurzoru zvýrazněte referenci (umístění na ramenu), kam chcete umístit čísla:
   • Vlevo
   • Levá čtvrtina
   • Střed
   • Pravá čtvrtina
   • Vpravo
4. Kliknutím umístěte čísla stupnic/podstupnic. (Ve výchozím nastavení jsou číslovány podstupnice.)
   Poznámka: V pohledu řezu nebo bokorysu mohou čísla stupnic/podstupnic používat jako referenci pro umístění pouze trajektorii schodiště.
5. Opakováním předchozího kroku můžete podle potřeby přidat čísla stupnic/podstupnic na všechna ramena ve schodišti.

   Čísla stupnic/podstupnic jsou pořadová pro všechna ramena ve schodišti.

6. Na panelu Vybrat ukončete příkaz kliknutím na možnost (Upravit).


Úprava poznámky stupnice/podstupnice po umístění

1. Vyberte poznámku stupnice nebo podstupnice (podle potřeby použijte k zvýraznění kartu).
2. Na panelu Možnosti podle potřeby změňte hodnotu pro parametr Počáteční číslo.

   Pořadí čísel stupnic/podstupnic se automaticky změní podle nové hodnoty a všechny poznámky stupnic/podstupnic ve schodišti se aktualizují.

3. Na paletě Vlastnosti upravte vlastnosti instance.

   Při úpravách vlastností po umístění poznámky můžete také změnit referenci použitou při umístění poznámky.

4. Chcete-li odstranit vybranou poznámku stupnice nebo podstupnice, stiskněte klávesu DELETE.

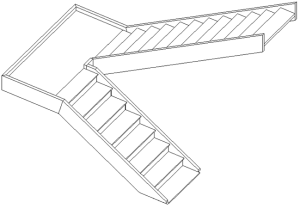

Ramena začínající a končící podstupnicí

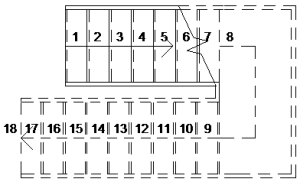

• Podstupnice jsou číslovány:

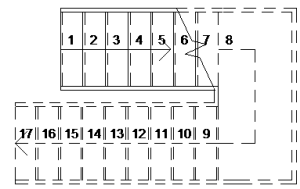

• Stupnice jsou číslovány:

Poznámka: Pokud číslujete stupnice v ramenu končícím podstupnicí, číslo poslední stupnice odpovídá podestě (číslo 8 na předchozím obrázku).

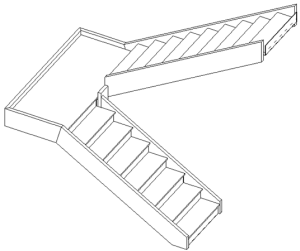

Ramena začínající a končící stupnicí

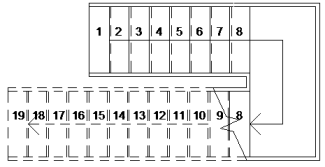

• Podstupnice jsou číslovány:

• Stupnice jsou číslovány:
