U rodiny pravoúhlých příčlí můžete definovat úhel, odsazení, profil, umístění a další možnosti.
Chcete-li změnit vlastnosti typu, vyberte prvek a klikněte na kartu Upravit
panel Vlastnosti
(Vlastnosti typu). Změny provedené u vlastností typu budou použity na všechny instance v projektu.
| Název | Popis |
|---|---|
| Vazby | |

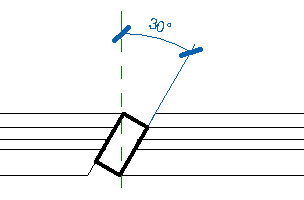

| Úhel | Otočí příčli kolem čáry osnovy.
Zadejte hodnotu mezi 90 a -90 stupni. Tato hodnota společně s parametrem Pozice určuje umístění příčle.  |

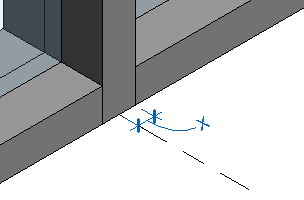

| Odsazení | Upraví pozici příčle vzhledem k obvodovému plášti.
Odsazení se měří od osy rodiny profilu příčle. Ve výchozím nastavení je osa zarovnaná s osou obvodového pláště.  |
| Struktura | |

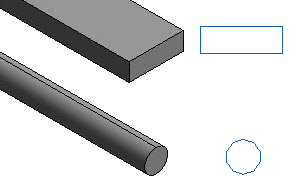

| Profil | 2D tvar k vysunutí podél čáry osnovy k vytvoření příčle.
V seznamu vyberte rodinu profilů. Můžete použít profil z knihovny nebo vytvořit a načíst vlastní profil.  |

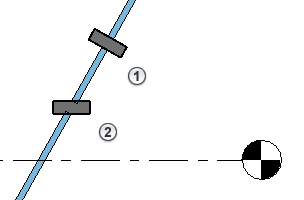

| Pozice | Změní orientaci příčle.
Obvykle se používá možnost Kolmo k ploše (1). Možnost Rovnoběžně s terénem (2) se používá pro skloněné panely obvodového pláště, například ve skloněném zasklení. Tato hodnota společně s parametrem Úhel určuje umístění příčle.  |

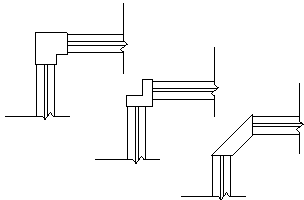

| Rohová příčel | Označuje, zda se jedná o rohovou příčel.
Tento parametr není možné změnit. Je součástí definice systémové rodiny příčlí.  |
| Tloušťka | Měření příčle od přední části obvodového pláště k zadní části.
Pokud jste načetli vlastní profil, je tato hodnota vypočtena z profilu příčle.
 |
| Materiály a povrchové úpravy | |
| Materiál | Materiál příčle. |
| Kóty | |
| Šířka na straně 2 | Měření od čáry osnovy k hraně příčle.
Pomocí této hodnoty je možné v případě potřeby přesunout příčli doleva nebo doprava od čáry osnovy. Pokud jste načetli vlastní profil, je tato hodnota vypočtena z profilu příčle.  |
| Šířka na straně 1 | Měření od čáry osnovy k hraně příčle.
Pomocí této hodnoty je možné v případě potřeby přesunout příčli doleva nebo doprava od čáry osnovy. Pokud jste načetli vlastní profil, je tato hodnota vypočtena z profilu příčle.  |
| Identita data | |
| Indexovaná poznámka | Umožňuje přidat nebo upravit indexovanou poznámku příčle. Kliknutím na hodnotové pole se otevře dialog Indexované poznámky. Viz část Indexované poznámky. |
| Model | Definice příčle. |
| Výrobce | Definice výrobce příčle. |
| Komentáře k typu | Komentář k příčli. |
| Adresa URL | Nastaví příslušnou adresu URL. |
| Popis | Popis příčle. |
| Popis sestavy | Popis sestavy založený na výběru kódu sestavy. |
| Kód sestavy | Jednotný kód sestavy vybraný z hierarchického seznamu. |
| Označení typu | Nastaví označení typu příčle. |
| Cena | Cena příčle. |
| Číslo OmniClass | Číslo z tabulky 23 v systému klasifikace staveb OmniClass, které nejlépe určuje kategorii typu rodiny |
| Název OmniClass | Název z Tabulky 23 v Systému klasifikace staveb OmniClass, který nejlépe určuje kategorii typu rodiny. |
