Když umístíte přímou stěnu, ve většině případů má při zobrazení kolmo ke své délce v bokorysech obdélníkový tvar. Pokud váš návrh vyžaduje jiný tvar profilu nebo otvory ve stěně, můžete upravit výškový profil stěny v řezu nebo bokorysném pohledu.

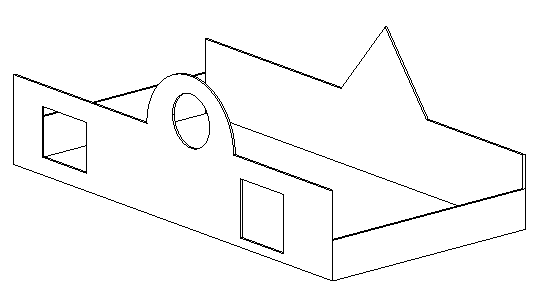

Návrh s nepravoúhlými stěnami a vyříznutými otvory
Úprava profilu stěny
- Na kreslicí ploše vyberte stěnu a klikněte na kartu Upravit | Stěny
panel Režim
Upravit profil.
- Pokud je právě aktivní půdorysný pohled, zobrazí se dialog Přejít na pohled s výzvou k výběru příslušného bokorysu či řezu.
Když je otevřen odpovídající pohled, zobrazí se profil stěny fialovými čarami modelu.
- Pomocí nástrojů na panelech Upravit a Kreslit upravte profil podle potřeby.
- Odstraňte čáry a potom nakreslete úplně jiný tvar.
- Rozdělte existující čáry a přidejte oblouky.
- Nakreslete otvory.
Tip: Při přesunování a úpravě obdélníku se zobrazí srovnávací roviny, které označují původní tvar a velikost stěny při aktivaci režimu náčrtu. Jestliže se čáry náčrtu přichytávají ke vztažným rovinám, jsou koncové body čar automaticky zarovnány k těmto rovinám, pokud je explicitně neodemknete. Při odemknutí můžete nakreslené čáry upravit nezávisle na srovnávacích rovinách. Pokud jsou při ukončení režimu náčrtu načrtnuté čáry stále zarovnány, při přesunutí úchytu srovnávací roviny se současně s ní přesunují také načrtnuté čáry. - Jakmile budete hotovi, klikněte na tlačítko
Ukončit režim náčrtu.
panel Režim
Obnovit profil.
Vytvoření prostředních koncových ploch

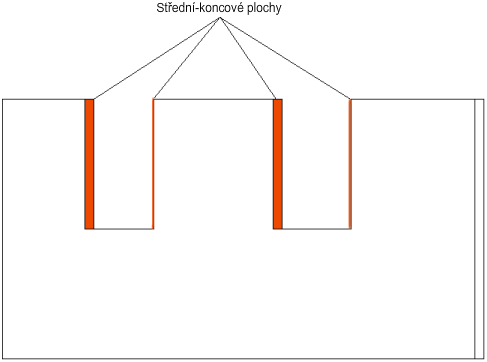

Když upravujete výškový profil stěny, která probíhá několika podlažími, a vytváříte stupně jako na níže uvedeném obrázku, nové vertikální hrany představují ostění, která jsou v prostředí aplikace Revit označována jako prostřední koncové plochy. Jiné stěny mohou vytvářet rohové spoje s prostředními koncovými plochami.

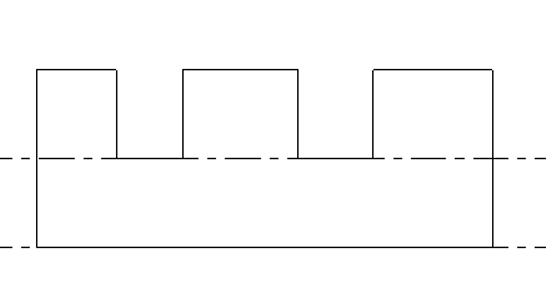

Výškový profil stěny upravený pro vytvoření stupňů
Upravená stěna ve 3D pohledu
Prostřední koncové plochy lze vytvořit i nástrojem Otvor ve stěně.
