Následující text popisuje typický pracovní postup vytvoření sdílených souřadnic mezi modely a soubory.
Videofilm: Sdílené pozice
Konkrétní pracovní postup se může lišit podle potřeb projektu a standardů týmu.
Pracovní postup: Použití sdílených souřadnic
- Vytvořte projekt v aplikaci Revit, který bude sloužit jako hostitelský model.
Hostitelský model je model, ke kterému jsou připojeny jiné soubory a modely.
|
|
- V hostitelském modelu proveďte následující postup (podrobnosti jsou zde):
- Připojte soubor DWG a umístěte jej středem na střed.
- (Volitelné) Přesuňte geometrii DWG do umístění podle potřeby vzhledem ke geometrii aplikace Revit.
- Získejte souřadnice ze souboru DWG.
Soubor DWG obsahuje projekt pozemku a definuje rastrové souřadnice pomocí souřadnicového systému zaměření. Při získávání souřadnic vytáhnete ze souboru DWG rastrové souřadnice, které definují umístění bodu zaměření v hostitelském modelu.
|
|
- Modelujte návrh podle potřeby v hostitelském modelu.
|
|
- (Volitelné) Připojte další modely aplikace Revit do hostitelského modelu.
Například bude možná potřeba připojit modely pro další budovy, které jsou součástí stejného projektu.
- Umístěte připojené modely podle potřeby vzhledem k hostitelskému modelu.
- V hostitelském modelu publikujte souřadnice do připojených modelů.
Jakmile uložíte hostitelský model, připojené modely se aktualizují těmito souřadnicemi.
Poznámka: Základní bod projektu a body zaměření z připojeného souboru jsou zobrazeny šedě. Pomocí bodů je možné zarovnat pozice souřadnic připojeného modelu.
|
|

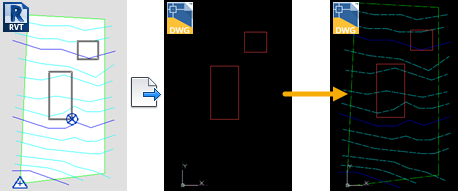

- (Volitelné) Chcete-li stavebním inženýrům poskytnout soubor DWG modelu, aby jej mohli použít jako referenci během postupu prací, exportujte model aplikace Revit do souboru DWG. V dialogu Upravit nastavení exportu na kartě Jednotky a souřadnice vyberte u položky Základ souřadnicového systému možnost Sdílený.
Toto nastavení zajistí, že jakmile stavební inženýr otevře soubor DWG modelu, model aplikace Revit se pomocí sdílených souřadnic správně zarovná se souborem pozemku.
|
|

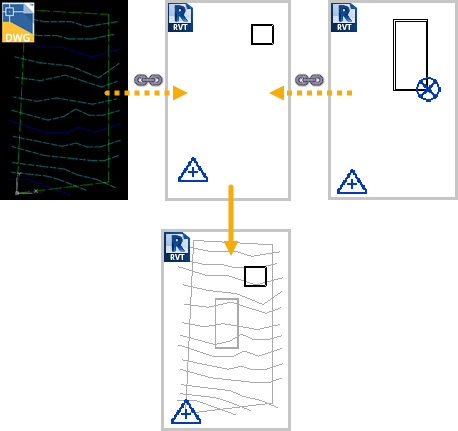

- (Volitelné) Architekt může připojit soubor DWG a hostitelský model ke svému modelu, čímž získá propojený model s kontextem pozemku a hostitelským modelem během postupu prací. V dialogu Propojení pro položku Umístění vyberte možnost Automaticky – podle sdílených souřadnic.
Toto nastavení zajistí, že jakmile architekt otevře soubor DWG modelu, model aplikace Revit se pomocí sdílených souřadnic správně zarovná se souborem pozemku.
|
|
Kdykoliv otevřete hostitelský model, vždy bude odrážet poslední změny souboru DWG a připojené modely. Sdílené souřadnice zajišťují, že se modely správně umístí vzhledem k sobě navzájem.
