Můžete vytvořit rodinu, jejímž hostitelem je aktivní pracovní rovina.
To může být velmi užitečné pro prostředí projektu i v rámci vnořené rodiny, kde můžete potřebovat, aby byla vnořená dílčí komponenta umístěna na konkrétní rovině. Z libovolné rodiny bez hostitele můžete vytvořit rodinu založenou na pracovní rovině.
- Otevřete nebo vytvořte rodinu bez hostitele.
- V dialogu Kategorie a parametry rodiny vyberte v části Parametry rodiny možnost Založené na pracovní rovině.
- Klikněte na tlačítko OK.
Poznámka: Rodina může být nastavena jako založená na pracovní rovině a současně vždy svislá. V následující části jsou uvedeny oba příklady.

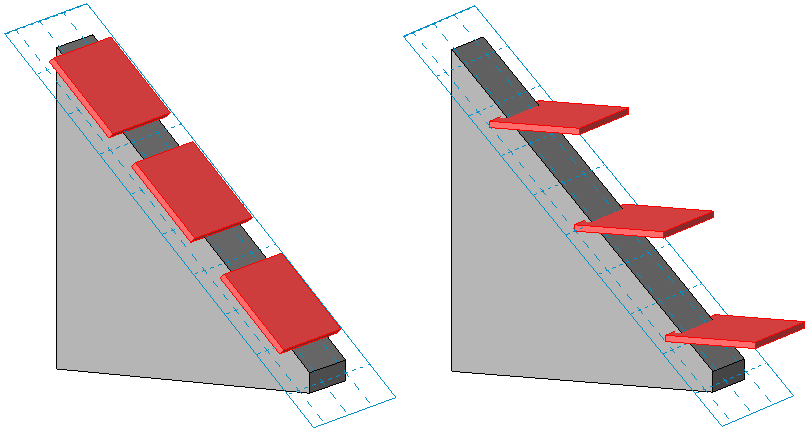

V následující vnořené rodině je pravoúhlé vysunutí komponenta založená na pracovní rovině. Nalevo je vysunutí založené na pracovní rovině, ale ne vždy svislé. Napravo bylo do rodiny znovu načteno stejné vysunutí poté, co bylo označeno jako založené na pracovní rovině a vždy svislé.
