Vytvoření rodiny záhlaví detailů

Pomocí rodiny detailů lze zadat požadovaný formát detailu nebo přidat konkrétní údaje do záhlaví detailu.

Záhlaví detailu je symbol, který se označuje bublinu detailu v nadřazeném pohledu.

Vytvoření rodiny záhlaví detailu

1. Klikněte na kartu Soubor NovéSymbol poznámky.
2. V dialogu Otevřít vyberte soubor Callout Head.rft nebo M_Callout Head.rft.
3. Klikněte na kartu Vytvořitpanel Detail (Čára) a vytvořte náčrt tvaru záhlaví detailu.
4. Pokud chcete, přidejte po kliknutí na tlačítko (Text) k záhlaví detailu text.

   Tento text zůstane neměnný u všech detailů, které používají tuto rodinu.

5. Do záhlaví detailu přidejte štítky.

   Štítek představuje proměnnou hodnotu pole, která se zobrazuje v záhlaví detailu. Výchozí záhlaví detailu například obsahuje číslo detailu a výkresu. Při umístění detailního pohledu do výkresu se záhlaví detailu v nadřazeném pohledu aktualizuje a zobrazí u detailu číslo detailu a výkresu.

   Chcete-li přidat štítek do záhlaví detailu, proveďte následující postup:

   1. Klikněte na kartu Vytvořitpanel Text (Štítek).
   2. Přesuňte kurzor na kreslicí plochu a klikněte na místo, kde se mají informace v záhlaví detailu zobrazovat.
   3. V dialogu Upravit štítek vyberte v části Parametry kategorie pole, které se má do záhlaví detailu umístit.
   4. Klikněte na tlačítko (Přidat parametry do štítku).
   5. Klikněte na tlačítko OK.
6. Chcete-li, přidejte do záhlaví detailu vyplněné oblasti, maskovací oblasti nebo jiné podrobnosti.
7. Na panelu Rychlý přístup klikněte na tlačítko (Uložit) a zadejte název a umístění nové rodiny záhlaví detailu.
8. Chcete-li načíst rodinu záhlaví detailu do otevřených projektů, klikněte na tlačítko (Načíst do projektu).

Příklad

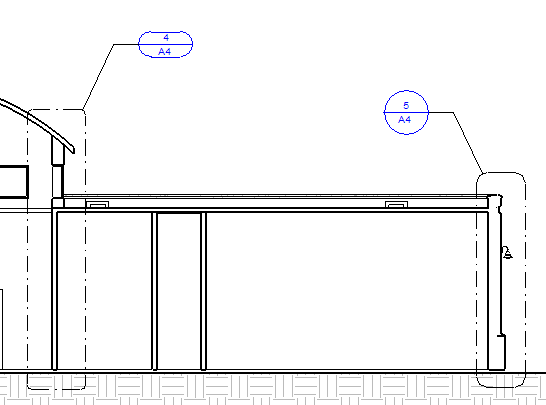

Popisky detailu používající různá záhlaví detailu
