Pomocí nástroje Opakovaný detail můžete načrtnout cestu definovanou dvěma body. Trajektorie je poté vyplněna vzorem z komponent detailů. Opakované detaily jsou užitečné zejména v detailních pohledech a pohledech schéma/kresba.
Videofilm: Vytvoření opakovaného detailu
Tento vzor je typem rodiny, který se označuje jako opakovaný detail. Vzhled této rodiny lze určit prostřednictvím vlastností jejího typu. Mezi vlastnosti typu patří rodina komponent detailu, která je použita na opakovaný detail, a rozteč jednotlivých komponent detailu, ze kterých je opakovaný detail tvořen. Opakovaný detail je v podstatě pole komponent detailu. Opakovaný detail je podobně jako jiné nástroje pro tvorbu detailů viditelný pouze v pohledu, ve kterém je nakreslen.

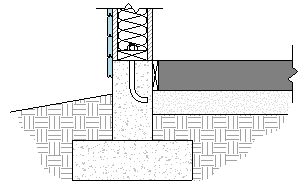

Například obložení této stěny (zobrazené modře) je opakovaný detail.
Vytvoření opakovaného detailu
- Klikněte na kartu Poznámka
panel Detailrozevírací nabídka Komponenta
(Opakovaný detail).
- Načrtněte opakovaný detail a klikněte na možnost Upravit.
- Klikněte na kartu Upravit | Položky detailupanel Vlastnosti
(Vlastnosti typu).
- V dialogu Vlastnosti typu klikněte na možnost Duplikovat a zadejte název typu opakovaného detailu.
- Vyberte komponentu detailu pro parametr Detail.
V případě potřeby můžete načíst další komponenty detailu ze standardní knihovny aplikace Revit nebo vytvořit vlastní. Další informace o načtení rodiny komponent detailů naleznete v části Načtení rodin. Další informace o vytvoření rodiny komponent detailů naleznete v části Vytvoření rodiny komponent detailů.
- Nastavte Rozmístění opakovaného detailu:
- Při výběru možnosti Vyplnit dostupný prostor se bude komponenta detailu opakovat podél cesty, přičemž rozteč bude shodná s šířkou komponenty.
- Při výběru možnosti Pevná vzdálenost budou komponenty detailu rozestoupeny o přesnou hodnotu zadanou pro parametr Rozteč, počínaje od počátku cesty. Viz část popis rozteče níže.
- Při výběru možnosti Pevný počet bude podél cesty umístěn zadaný počet komponent detailu, přičemž rozteč bude upravena tak, aby bylo dosaženo tohoto počtu. Po nastavení tohoto parametru typu je třeba definovat parametr Počet ve vlastnostech instance rodiny.
- Při výběru možnosti Maximální rozteč jsou komponenty detailu pravidelně rozestoupeny podél cesty, a to nejvýše ve vzdálenosti, kterou udává hodnota parametru Rozteč. Skutečná rozteč může být menší, aby bylo zajištěno, že na obou koncích cesty budou úplné komponenty.
- Výběrem parametru Uvnitř lze rozteč komponent detailu omezit na délku cesty.
Jestliže tento parametr nevyberete, jsou první a poslední komponenty detailu umístěny podle definovaného počátku rodiny komponent detailu. To znamená, že první a poslední komponenta detailu může být protažena za délku cesty.
- Pokud u parametru Rozmístění nastavíte možnost Pevná vzdálenost nebo Maximální rozteč, aktivuje se parametr Rozteč. Zadejte hodnotu tohoto parametru.
- V případě potřeby určete, jak má být komponenta detailu ve vzoru otočena.
- Kliknutím na tlačítko OK zavřete dialog Vlastnosti typu.
- Pokud u parametru Rozvržení nastavíte možnost Pevný počet, zadejte na paletě Vlastnosti hodnotu parametru Počet.
- V seznamu Výběr typu vyberte opakovaný detail, který jste vytvořili.
- Načrtněte komponentu opakovaného detailu v rodině, a to tak, že jedním kliknutím definujete počáteční bod, přetáhnete myš a opětovným kliknutím definujete koncový bod.

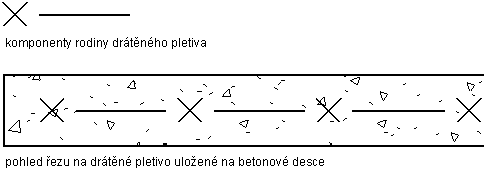

Následující obrázek znázorňuje přidání rodiny svařované drátěné konstrukce do betonové desky v pohledu řezu.

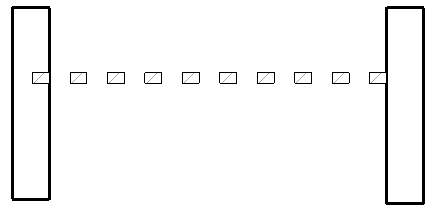

Následující obrázek ukazuje opakovaný vzor umístěný mezi dvěma stěnami. Vzor má pevný počet 10 a délku 180 cm.
