Práce s podlažími ve 3D pohledech

Zobrazení a úprava podlaží při práci v perspektivním pohledu nebo ortografickém pohledu.

Video: Práce s podlažími ve 3D pohledech

Zobrazení nebo skrytí podlaží v 3D pohledech

1. Otevřete 3D pohled (ortografický pohled nebo perspektivní pohled).
2. Otevřete dialog Přepsání viditelnosti/zobrazení, klikněte na kartu Pohledpanel Grafika (Viditelnost/zobrazení) nebo použijte klávesovou zkratku v g.
3. Klikněte na kartu Kategorie poznámek.
4. Ve sloupci Viditelnost zaškrtněte políčka u podlaží, která chcete v pohledu zobrazit. Zrušením zaškrtnutí políčka je skryjete.

Chcete-li skrýt samostatné podlaží v pohledu, vyberte je a v místní nabídce vyberte možnost Skrýt v pohledu Prvky.

Přesunutí podlaží ve 3D pohledu

1. Ve 3D pohledu vyberte podlaží, které chcete přesunout.
2. Proveďte jednu z následujících akcí:
   • Přetáhněte podlaží nahoru nebo dolů.
   • Na paletě Vlastnosti zadejte do pole Výška novou hodnotu.
   • Klikněte na délku kóty mezi podlažími a zadejte novou hodnotu.

   • (Pouze ortografický pohled) Přibližte pohled tak, aby bylo jasně vidět záhlaví podlaží. Klikněte na hodnotu výšky a zadejte novou hodnotu.


Úprava rozsahů a záhlaví podlaží

Řídí, jak se rozsah podlaží (hranice) a záhlaví podlaží zobrazují v perspektivním pohledu nebo ortografickém pohledu.

Jestliže chcete...	Pak…	Příklad
(Pouze ortografický pohled) Upravit pozici záhlaví podlaží, pokud je podlaží řízeno orientovaným kvádrem nebo ořezovým kvádrem	Vyberte podlaží. Pomocí modrého uzlu (tečka) přetáhněte záhlaví podlaží do požadované pozice.
Zobrazení specifické sady podlaží v pohledu a nastavení jejich hranic	Vytvořte orientovaný kvádr a použijte jej na pohled. 3D pohled zobrazí pouze podlaží (a další prvky srovnávací roviny) asociovaná s orientovaným kvádrem. Rozsah rovin podlaží je řízen hranicemi orientovaného kvádru. Záhlaví podlaží jsou prodloužena o předdefinovanou vzdálenost mimo orientovaný kvádr. Viz část Ovládání viditelnosti srovnávacích rovin pomocí orientovaných kvádrů.

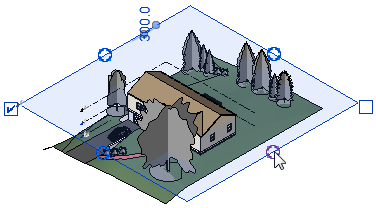

Upravit 3D rozsah podlaží ve všech pohledech modelu (Toto je možné provést, pouze pokud podlaží není řízeno ořezovým kvádrem nebo orientovaným kvádrem.)	Upozornění: Tento postup změní rozsah podlaží ve všech pohledech modelu. V důsledku toho může ovlivnit i zobrazení podlaží a osnov v 2D pohledech. Viz část Rozsah a viditelnost srovnávací roviny. Vyberte podlaží. Pomocí modrých uzlů (otevřené kruhy) přetáhněte hranice podlaží.
