Názvy obvodů se zobrazují ve výkazech rozvaděčů s použitím přiřazených čísel obvodů a zásad vytváření názvů.
Možnost Podle fáze funguje ve spojení se 3 nastaveními elektroinstalace pro část Pojmenování obvodu podle fáze. Veškeré změny těchto nastavení se projeví v pojmenování obvodu, když vyberete možnost Podle fáze. Štítky A, B a C lze například změnit na R, S a T.

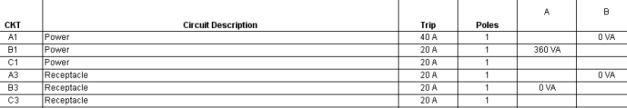

Pojmenování obvodu podle fáze
Možnost Pojmenování obvodu podle fáze se obvykle používá u rozvodné skříně s jedním sloupcem a u rozvaděčů.
Poznámka: Názvy obvodů jsou zobrazeny ve výkazech rozvaděčů, pravidelných výkazech a vlastnostech obvodů.
- Na kreslicí ploše vyberte panel.
- Klikněte na kartu Upravit | Elektrické vybavení
Vlastnosti.
- Na paletě Vlastnosti pod položkou Elektroinstalace – obvody klikněte na hodnotu položky Pojmenování obvodu a vyberte konvenci pojmenování.
K dispozici jsou následující konvence pojmenování obvodů: S předponou, Standard, Název panelu, Podle fáze a Podle nastavení projektu.
| Standard | |
|---|---|
| 1 | 2 |
| 3 | 4 |
| 5 | 6 |
| Název rozvaděče | |
|---|---|
| P1-C1 | P1-C2 |
| P1-C3 | P1-C4 |
| P1-C5 | P1-C6 |
| Podle fáze | |
|---|---|
| R1 | R2 |
| S1 | S2 |
| T1 | T2 |
