Poznámky více výztuží

Poznámka více výztuží umožňuje přidat popisek k více výztužím nebo sadám výztuží pomocí jediné poznámky.

Pomocí poznámek více výztuží označte jednotlivé tyče v sadě výztuže poznámkou pro výrobu a stavbu. Při použití poznámek více výztuží a zahrnutí více než jedné sady výztuží zvažte následující:

• Při samostatném seskupování kót segmentu v rámci každé sady použijte vzorec rovnosti.
• Pro každou sadu definujte samostatné popisky. Tuto možnost je nutné zvážit v případě nutnosti různých dat, například při implikacích rozteče definovaných ve štítku.
• Proveďte roztřídění, aby stejné popisky byly pohromadě jako sady.
• Pokud jsou všechna data identická, seskupte popisky do jedné sady.
• Každý štítek kóty upravte samostatně.
• Seskupte segmenty kót a prostor mezi sadami.
• Seskupení segmentů se řídí podle zaokrouhlení jednotek určených v projektu.
• Opatřete kótami pozici sad výztuží s ohledem na hostitelské betonové plochy, případně na libovolnou jinou referenci kóty v aplikaci Revit. Popisek uvnitř poznámek více výztuží pouze extrahuje informace z referencí výztuží, zatímco ostatní se použijí pouze pro kótu.
• Chcete-li použít poznámky více výztuží, je nutné vybrat alespoň jednu referenci výztuže – buď dvě reference výztuží, nebo jednu referenci výztuže a jednu jinou referenci.

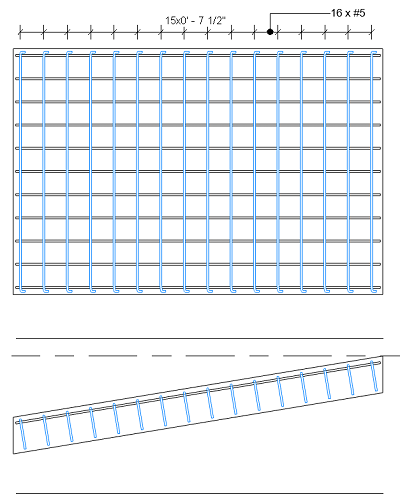

• Opatřete kótami sady volných tvarů výztuží s rovinnými a rovnoběžnými tyčemi.
  Poznámka: Podobně jako u tvarem řízené výztuže musí být pohled, ve kterém se poznámka více výztuží vytvoří, kolmý ke všem rovinám tyčí obsažených v sadě.

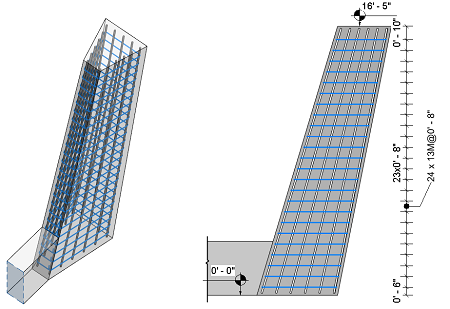

• Opatřete kótou sady výztuží v konstrukčních prvcích nakloněných vzhledem k pohledu (například rampa zobrazená v půdorysném pohledu). Sady výztuží mohou být buď volného tvaru, nebo řízené tvarem a musí být tvořeny rovnoběžnými tyčemi s jedním segmentem a s háky nebo bez nich.



• Automatické umístění popisků: Chcete-li automaticky umístit popisky poznámek více výztuží, ujistěte se, že je vypnuta možnost (Vybrat pozici) na kartě Poznámka panelu Popisek (Více výztuží) panelu Upravit | Zarovnaná poznámka více výztuží panel Popisek.

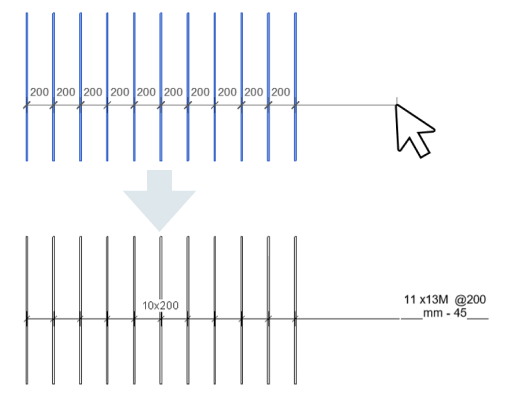

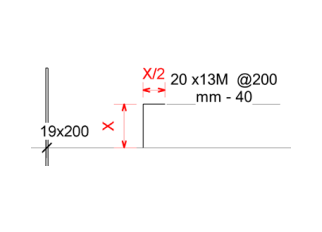

  • Popisek je automaticky umístěn nad nebo vlevo od kótovací čáry v zadaném odsazení, když kliknete na čáru, abyste jej umístili:

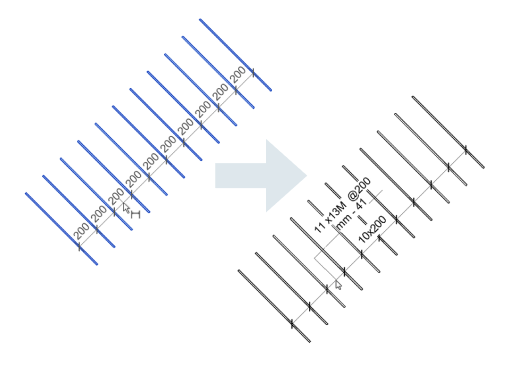

  • Případně je popisek automaticky umístěn na místo, kam kliknete, když kliknete mimo kótovací čáru, abyste jej umístili:



Tip: Ponechte prostor pro převrácení popisku na obou stranách kótovací čáry.
