3D ovládací prvky se zobrazí z bodů, hran, vrcholů nebo povrchů na některých vybraných objektech, které vyžadují manipulaci se směrem souřadnic.
Tento ovládací prvek použijte k přímé manipulaci s tvarem jeho přetažením podél os nebo rovin definovaných pomocí globálního nebo místního souřadnicového systému.
|
Globální souřadnicový systém je založen na severních, východních, jižních a západních souřadnicích projektu. |
|
Místní souřadnicový systém je založen na zadaném bodu referenčního objektu v rodině nebo modelu, například na ploše, hraně nebo referenční rovině. |
|
Pokud bude geometrie hostitelského prvku přemístěna, mohou se vytvořit smíšené systémy. Otočíte-li například krychli o 15°, šipky X a Y se zobrazí oranžovou barvou, ale šipka z zůstane modrá, protože má stále tutéž hodnotu globální souřadnice Z. |
Ovládací prvky ve tvaru šipky se posunují podél os, ovládací prvky ve tvaru úhlu se posunují podél roviny.
| Použijte... | Chcete-li přetáhnout objekt... |
|---|---|
| Modrou šipku | podél osy Z globálního souřadnicového systému (nahoru nebo dolů) |
| Červenou šipku | podél osy Y globálního souřadnicového systému (na východ a západ) |
| Zelenou šipku | podél osy X globálního souřadnicového systému (na sever a jih) |
| Červený ovládací prvek roviny | v rovině Y |
| Zelený ovládací prvek roviny | v rovině X |
| Oranžovou šipku | podél místní osy |
| Oranžový ovládací prvek roviny | v místní rovině |
Poznámka: V prostředí koncepčního návrhu lze přepínat orientaci mezi globálním a místním souřadnicovým systémem stisknutím mezerníku.

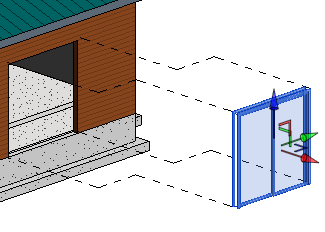

Na následujícím obrázku jsou dveře posunované kvůli dokumentaci pomocí 3D ovládacích prvků.
