Část 7: Umístění oken

V tomto cvičení budete přidávat okna do modelu v bokorysných a půdorysných pohledech. K přesnějšímu umístění oken použijete nástroje pro zarovnání a kótování.

Kategorie Noví uživatelé Potřebný čas 10 minut Použité soubory výukových programů GSG_07_place_windows.rvt

Než začnete, stáhněte si soubor GSG_07_place_windows.rvt. Stáhněte si tento soubor ZIP (pokud jste ještě nestáhli soubory cvičení pro výukové programy).

Cíle

• Umístit okna
• Duplikováním a úpravou typu okna vytvořit jinou velikost okna
• Pomocí nástroje Zarovnaná kóta přemístit okna, aby byla ve stejné vzdálenosti od sebe
• Umístit okna pomocí nástroje Zarovnat

Zhlédnout video

Přidání oken

1. Umístění oken:
   1. Otevřete projekt GSG_07_place_windows.rvt.
   2. V Prohlížeči projektu pod položkou Půdorysy podlaží dvakrát klikněte na položku 01 – Podlaží skladu .
   3. Klikněte na kartu Architekturapanel Sestavení (Okno).
   4. Pomocí nástroje Výběr typu ověřte, že je vybrán typ M_FIXED 0610 x 1220 mm.

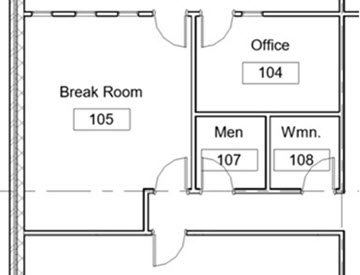

   5. Kliknutím umístěte okno do kanceláře (104) a umístěte 3 okna do odpočinkové místnosti (105), jak je zde znázorněno.

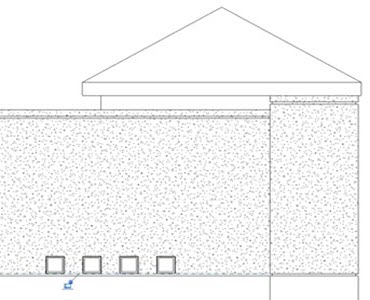

   6. Umístěte 4 okna do vnější stěny v odpočinkové místnosti (105), jak je zde znázorněno.

   7. Chcete-li nástroj Okno ukončit, stiskněte dvakrát klávesu Esc.
2. Tvorba typu okna:
   1. Na kreslicí ploše vyberte okno ve vnější stěně a na paletě Vlastnosti klikněte na možnost (Upravit typ).
   2. V dialogu Vlastnosti typu klikněte na tlačítko Duplikovat.
   3. V dialogu Název zadejte hodnotu 610 x 610 mm a klikněte na tlačítko OK.
   4. Pod položkou Rozměry zadejte do polí Výška a Šířka hodnotu 610 a klikněte na tlačítko OK.
   5. Vyberte ostatní okna ve vnější stěně a pomocí nástroje Výběr typu vyberte typ M_Fixed 610 x 610 mm.

Kótování oken k dosažení stejných roztečí

1. Otevřete půdorys 01 – Podlaží skladu.
2. Klikněte na kartu Poznámkypanel Kóta (Zarovnaná).

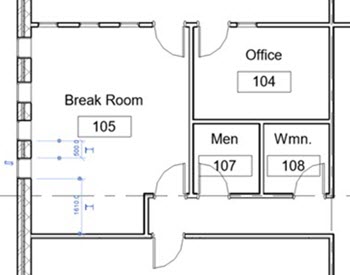

3. Vyberte severní stěnu odpočinkové místnosti (105), vyberte osy u všech oken a poté vyberte jižní stěnu odpočinkové místnosti.
4. Kliknutím vlevo od západní stěny umístěte kótovací čáru.

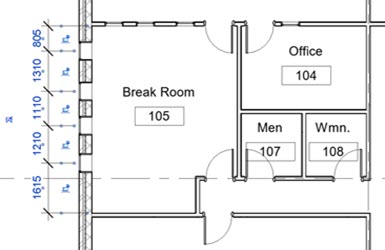

   Všimněte si, že každá z těchto 4 kót je jiná.


5. Klikněte na symbol rovnosti (EQ) a pak dvakrát stiskněte klávesu Esc.

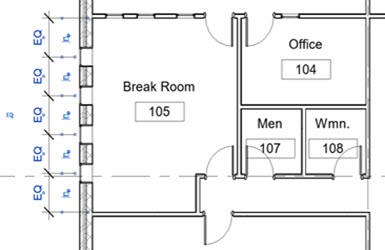

   Okna se přesunou tak, aby byly všechny kóty stejné.


6. Vyberte vnitřní stěnu na severní straně odpočinkové místnosti. Umístěte na stěnu ukazatel myši, a když se zobrazí ikona přesunutí , přetáhněte stěnu nahoru nebo dolů, abyste viděli, jak bude dodržen záměr návrhu.

Zarovnání oken

1. Otevřete západní pohled.
2. Klikněte na kartu Upravitpanel Upravit (Zarovnat).

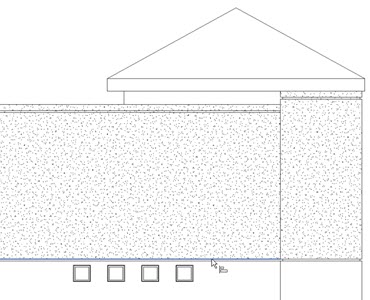

3. Klikněte na horní část vybrání ve stěně a klikněte na dolní hranu oříznutí u okna zcela vpravo.

4. Pomocí stejného postupu zarovnejte ostatní okna s vybráním ve stěně.

5. Klikněte na položku (Upravit).
