Prozkoumejte vzorový projekt v aplikaci Revit.
V tomto dokumentu se dozvíte, co potřebujete vědět, abyste ze zkoumání tohoto projektu získali maximální množství znalostí.
Pozadí
Jedná se o příklad projektu se smíšeným využitím zahrnujícího komerční, obytné a maloobchodní prostory v existujícím centru typického malého města v USA. Projekt je umístěn do Brownsville, Pensylvánie, USA. Na začátku bylo vytvořeno mračno bodů několika stávajících objektů, které se na pozemku nacházely. Tyto budovy se dostaly do havarijního stavu a v listopadu 2020 byly bohužel zbourány. Vzorový projekt, který si nyní prohlížíte, představuje ukázku toho, jak by bylo možné začlenit fasády těchto budov do nového návrhu, pokud by byly zachovány.
Zvláštní poděkování patří okresu Fayette County, Pensylvánie, městu Brownsville, Pensylvánie a organizaci The Perennial Project za umožnění využití mračna bodů a podoby pozemku v projektu.
Program
|
Maloobchod: |
Celkem 4 921 čtverečních stop ve třech samostatných nájemních prostorách na úrovni ulice. |
|
Kanceláře: |
6 984 čtverečních stop ve třech nájemních kancelářských prostorách ve vyšších podlažích. |
|
Restaurace: |
Restaurace o rozloze 2 600 čtverečních stop na úrovni ulice, včetně jídelny v mezaninu na horním podlaží. |
|
Obytný prostor: |
Obytné podkrovní jednotky o rozloze 18 235 čtverečních stop. Celkem 21 jednotek, kombinace garsonek a jednopodlažních a dvoupodlažních bytů od 2. podlaží výše. |
|
Venkovní veřejný prostor: |
8 571 čtverečních stop venkovního veřejného prostoru včetně malého (tzv. kapesního) parku na úrovni ulice a zelené střechy s pódiem a tribunou. |
|
Parkovací garáž: |
20 parkovacích míst na dolním podlaží o rozloze 10 281 čtverečních stop. |
Modely aplikace Revit
Projekt je rozdělen do několika modelů aplikace Revit v souladu se standardními osvědčenými postupy. Pokud si chcete zobrazit celý projekt, můžete otevřít každý model zvlášť nebo je můžete všechny spojit dohromady.
- Snowdon Towers – vzorový soubor Architectural.rvt
- Snowdon Towers – vzorový soubor Site.rvt
- Snowdon Towers – vzorový soubor Façades.rvt
- Snowdon Towers – vzorový soubor Structural.rvt
- Snowdon Towers – vzorový soubor Plumbing.rvt
- Snowdon Towers – vzorový soubor HVAC.rvt
- Snowdon Towers – vzorový soubor Electrical.rvt
- Brownsville.rcp (mračno bodů)
Všechny modely používají stejný souřadnicový systém a ve výchozím nastavení jsou uloženy ve stejné složce. Na pohledy v modelech byly použity uložené šablony pohledů, aby bylo zajištěno správné zobrazení geometrie v hostitelském modelu i ve všech propojených modelech.
Chcete-li připojit některý ze souborů, postupujte následovně:
- Otevřete půdorysný pohled podlaží, například půdorys podlaží L1.
- Na pásu karet klikněte na kartu Vložit.
- Klikněte na tlačítko Připojit soubor aplikace Revit (nebo Mračno bodů).
- Vyberte soubor, který chcete připojit.
- Ujistěte se, že je možnost Pozice nastavena na hodnotu Automaticky – vnitřní počátek na vnitřní počátek, a poté klikněte na tlačítko Otevřít.
Poznámka: Případně můžete vybrat možnost Automaticky – podle sdílených souřadnic. Tato možnost je volitelná, protože všechny soubory používají stejný vnitřní počátek.
Důležité představené funkce
Cíle tohoto modelu byly jednoduché: Vytvořit působivý vzorový projekt, který byl zajímavý z architektonického i technického hlediska, a představil řadu nejčastěji používaných funkcí aplikace Revit.
- Kompletní architektonické, konstrukční a MEP modely na úrovni detailů odpovídající rané fázi stavební dokumentace typického projektu.
- Jednoduchý model pozemku, který obsahuje stavební návrh původně dokončený v aplikaci Civil 3D.
- Architektonický návrh krajiny v kapesním parku a střešní zahradě.
- Návrh komerční kuchyně v kavárně.
- Model používá většinu standardních sad nástrojů.
- Z architektonického hlediska zahrnuje stěny, dveře, okna, podlahy, stropy, střechy, sloupy, příslušenství, schodiště, zábradlí, rampy, nábytek, vybavení, místnosti, položky pozemku, přídavky a šachty.
- Z konstrukčního hlediska jsou znázorněny ocelové i betonové systémy.
- TZB: Představena jsou elektrická zařízení, vybavení a elektroinstalační trubky. Dále instalační zařizovací předměty, potrubí, střešní okapové žleby, sanitární vybavení, rozvody užitkové vody a další systémy. Systémy vzduchotechniky používají vybavení, potrubí, trubky a prostory.
- Základem pro model fasád byl soubor mračna bodů. Soubor je zahrnut v projektu.
- V modelu fasád se používá fázování k odlišení toho, které existující stavební prvky budou v mračnu bodů zachovány a které demolovány.
- Model fasád používá vlastní vzory výplní k reprezentaci stávajících historických cihel použitých ve stávajících budovách. K modelování mnoha zděných prvků se používají tažení a vlastní rodiny.
- Veškerá práce v architektonických, konstrukčních a TZB modelech se nachází ve fázi Nová konstrukce.
- Podlaží 1 je umístěno podél svažité ulice s celkovým převýšením 6 stop od východu na západ. Uspořádání podlaží 1 je proto složité a zahrnuje tři samostatné rozsahy pohledů a zalomené výšky pohledu, které jsou nutné k tomu, aby bylo možné uspořádání podlaží vyjádřit v půdorysech.
- Budova má tři úniková schodiště a dva výtahy. Úniková schodiště jsou vytvořena pomocí funkce schodišťové věže a pečlivě modelovaných typů schodišť a zábradlí, aby se co nejvíce přiblížila osvědčeným oborovým postupům.
- Pro opakující se položky, jako jsou bytová jádra a balkony na severní fasádě, byly použity skupiny.
- Varianty návrhu jsou prezentovány na střeše u stříšky pódia a na konstrukci tribuny.
- Návrh stříšky pódia v hlavní variantě návrhu používá vlastní rodinu adaptivních komponent a na geometrii v této adaptivní komponentě jsou použity stěny na ploše.
- Tvary podlah na zelené střeše jsou přizpůsobeny pomocí nástrojů pro úpravy tvaru.
- Návrh solárního panelu obsahuje vlastní typy zúžených stěn a vlastní typ šikmého obvodového pláště.
- Do návrhu pozemku v modelu pozemku byly začleněny terénní útvary. Použita byla také funkce řezu pevným tělesem k reprezentaci rampy a tunelu směrem dolů k parkovací garáži.
- Bylo přidáno mnoho pohledů, které emulují pohledy v typických projektech a které jsou potřebné k reprezentaci rozsáhlých dokumentačních funkcí aplikace Revit.
- K zajištění konzistence grafických nastavení byly použity vlastní typy pohledů spolu se šablonami pohledů.
- V modelech jsou zahrnuty všechny typy pohledů: půdorysy, půdorysy podhledů, řezy, výšky, detaily, 3D pohledy, dokonce i procházka.
- Existují půdorysy ploch pro schémata Celá budova i Pronajmutelné.
- V projektu bylo ponecháno mnoho „pracovních“ pohledů. Ty jsou používány interně projektovým týmem a nejsou sdíleny s externími příjemci na výkresech nebo jiných formálních prezentacích.
- Součástí je řada výkazů, které zobrazují jak výkazy potřebné pro výkresy, tak dokumentaci, tak pracovní výkazy používané pro interní dotazy a analýzy.
- Součástí je kompletní sada výkresů.

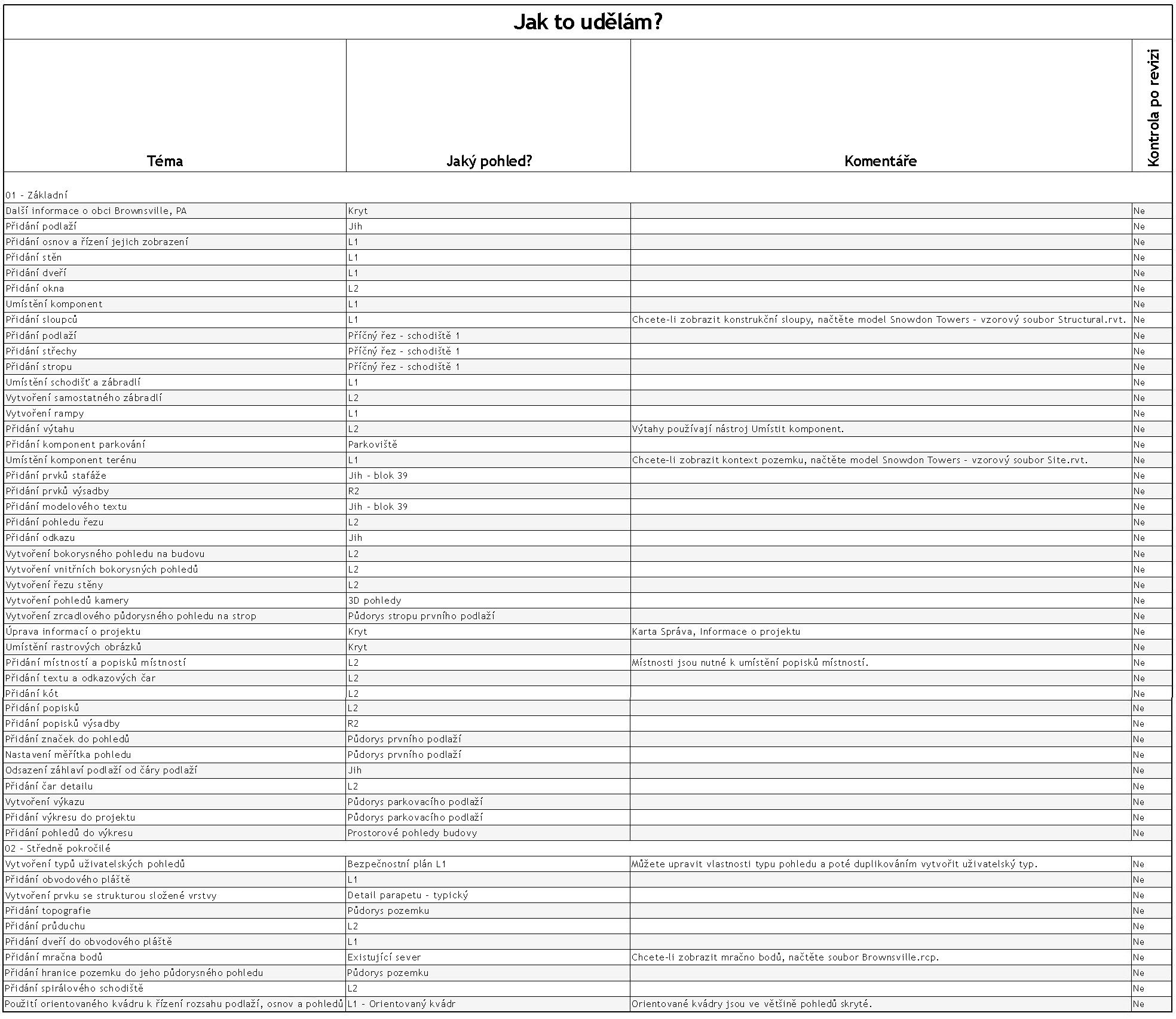

Prohlédněte si projekt s průvodcem
Chcete-li se dozvědět více o obsahu vzorového projektu, vyhledejte ikonu nápovědy
poblíž jakéhokoli prvku. Klikněte na ikonu a poté na paletě Vlastnosti vyberte parametr Výukový odkaz. Pomocí ikony pro procházení "..." přejděte k souvisejícímu tématu nápovědy Wiki. (To se otevře externě ve výchozím webovém prohlížeči). Po přečtení tématu zaškrtněte na paletě Vlastnosti políčko „Obsah prohlédnut“.
