Revit – vzorový soubor střechy

Projděte si vzorové základní tvary střech v aplikaci Revit.

Soubor obsahuje příklady následujících položek a budovu vytvořenou pomocí kombinace typů střech:

• valbová střecha
• sedlová střecha
• pultová střecha
• základní plochá střecha
• plochá střecha upravená pomocí šipky sklonu
• plochá střecha upravená pomocí úpravy tvaru
• válcová klenba

Stažení vzorového souboru

1. Klikněte na název souboru: roof_sample_file.rvt.
2. Otevřete soubor v aplikaci Revit.
3. Chcete-li, aby byla střecha ve vzorovém projektu interaktivní, vyberte ji na kreslicí ploše a kliknutím na příkaz Upravit hranici zobrazte náčrt střechy.
   Poznámka: Pokud byl například upraven tvar střechy, zobrazí se na kontextové kartě na pásu karet nástroje úprav tvaru.

Valbová střecha

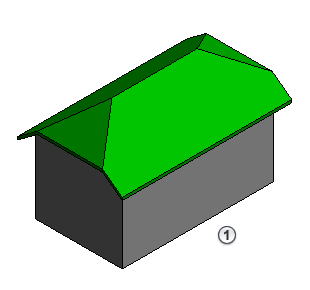

Všechny hrany náčrtu jsou nastaveny tak, aby definovaly sklon.

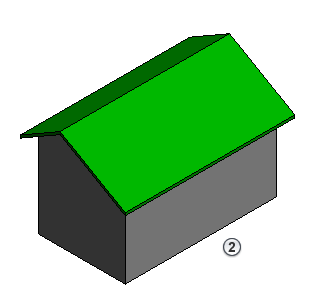

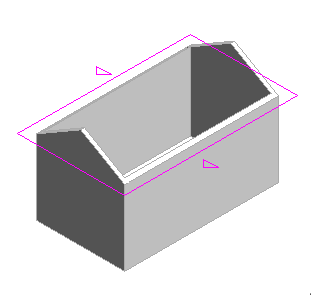

Sedlová střecha

Dvě hrany náčrtu jsou nastaveny, aby definovaly sklon. Stěny jsou připojeny ke střeše, takže vyplní konce sedlové střechy.

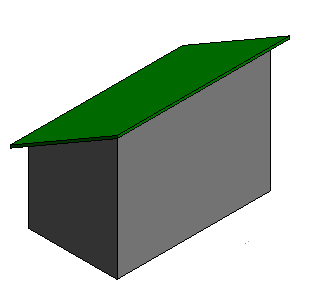

Pultová střecha

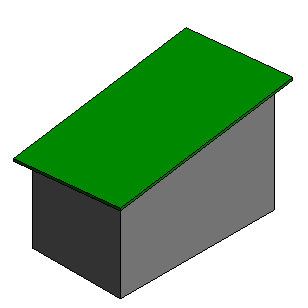

Jedna hrana náčrtu je nastavena, aby definovala sklon. Všechny stěny jsou připojeny ke střeše.

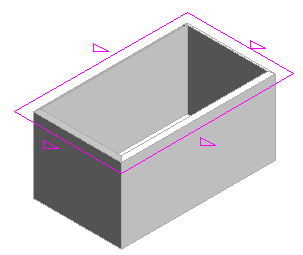

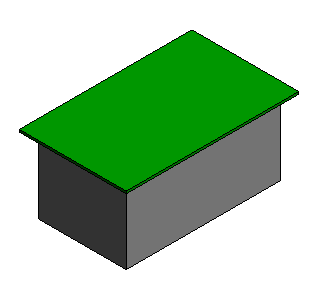

Plochá střecha

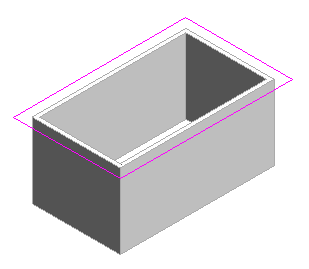

Žádná hrana není nastavena, aby definovala sklon. Střechy bez hran definujících sklon je možné upravit pomocí nástrojů úprav tvaru. Nástroje úprav tvaru jsou k dispozici po zvolení prvku střechy na kreslicí ploše.

Šipka sklonu

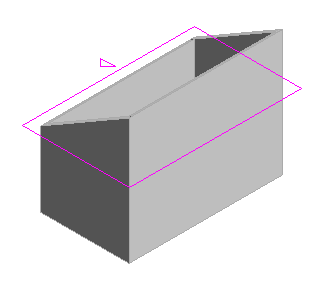

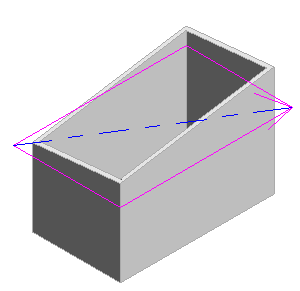

K vytvoření sklonu střechy použijte šipku sklonu. Šipka sklonu nemusí následovat hranu a může být použita v části hrany. V tomto příkladu je pomocí šipky sklonu definován sklon střechy z jednoho rohu do dalšího.

Střecha s upraveným tvarem

Pomocí úprav tvaru lze nezávisle umístit body a hrany. V tomto příkladu je přidán bod do středu střechy a poté umístěn níže, čímž se sníží plocha střechy.

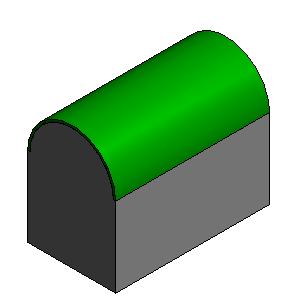

Válcová klenba

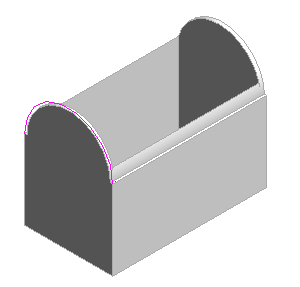

Střecha vysunutím je vysunuta na základě tvaru načrtnuté hrany. V tomto příkladu je použit oblouk jako načrtnutá hrana k vytvoření střechy s válcovou klenbou. Stěny jsou připojeny k prvku střechy. Vyberte střechu a nástroj Upravit profil na kontextové kartě použijte k úpravě náčrtu vysunuté střechy.

Úpravy náčrtu střechy

Změňte vlastnosti čar náčrtu použitých u prvků střech, které mají vliv na geometrii. Sklon všech hran střechy lze nastavit nezávisle. Pomocí vlastnosti Odsazení od základny střechy vytvořte holandskou valbovou střechu nebo nastavte alternativní výšky pro okapní římsy na každé straně střechy.

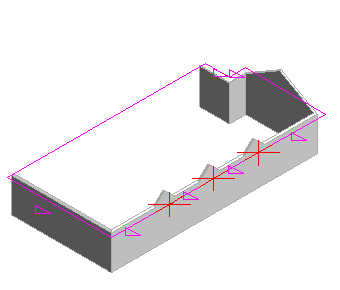

Šipky sklonu použité u segmentů, které tvoří hrana střechy, vytvoří podél hrany střechy vikýř.

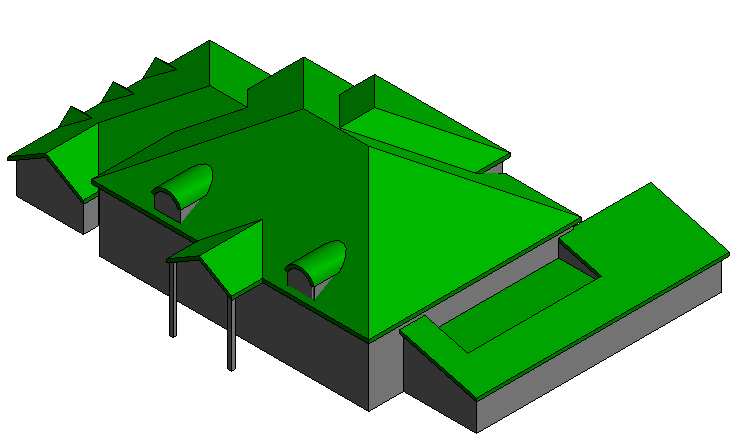

Kombinovaná střecha

V tomto příkladu je v modelu použita kombinace prvků střech, které tvoří celkovou střechu. Prvky střech můžete vybrat a upravit jednotlivě.

• Nástroj spojů střech se používá ke spojení různých prvků střech a prvků vikýřů dohromady.
• K vyříznutí děr v hlavní střeše byl u vikýřů použit nástroj otvoru vikýře.
• Ve spojení s hranou střechy byly k vytvoření vikýřů se sdílenými čarami říms použity šipky sklonu.
• Hrana střechy u většího vikýře je oříznuta pomocí prvku vybrání na místě.
• Holandská sedlová střecha je vytvořena dvěma prvky střech. První střecha tvořící dolní část je vytvořena pomocí vlastnosti Úroveň oříznutí a Odsazení odříznutí a druhá střecha je vytvořena a umístěna v úrovni oříznutí první střechy. Po umístění jsou oba prvky střech spojeny dohromady.
