Část 13: Tvorba výkresů

V tomto cvičení vytvoříte výkres a přidáte na něj více pohledů.

Kategorie Noví uživatelé Potřebný čas 10 minut Použité soubory výukových programů GSG_13_sheets.rvt

Přidejte na výkres pohled řezu a sledujte, že se značka řezu v půdorysu aktualizovala a obsahuje informace o výkresu. Než začnete, stáhněte si soubor GSG_13_sheets.rvt. Stáhněte si tento soubor ZIP (pokud jste ještě nestáhli soubory cvičení pro výukové programy).

Cíle

• Vytvořit výkres pomocí šablony rohového razítka.
• Přidat na výkres pohled a změnit umístění pohledu a formát nadpisu.

Zhlédnout video

Vytvoření výkresu

1. Otevřete projekt GSG_13_sheets.rvt.
2. Klikněte na kartu Pohledpanel Kompozice výkresu (Výkres).
3. V dialogu Nový výkres vyberte pod položkou Vybrat rohová razítka položku A1 metrický a klikněte na tlačítko OK.
4. Klikněte na rohové razítko, vyberte výkres, pak klikněte na číslo výkresu, zadejte A1 a stiskněte klávesu Enter.

Přidání pohledů na výkres

1. V Prohlížeči projektu pod položkou 3D pohledy klikněte na název pohledu Pohled na budovu, přetáhněte jej do levého horního rohu výkresu a uvolněte tlačítko myši.

   Pro snazší umístění se zobrazí obrys pohledu.

2. Kliknutím umístěte pohled.
3. Pomocí stejné metody přetáhněte půdorysný pohled 01 – Podlaží skladu na výkres a umístěte jej do levého horního rohu.

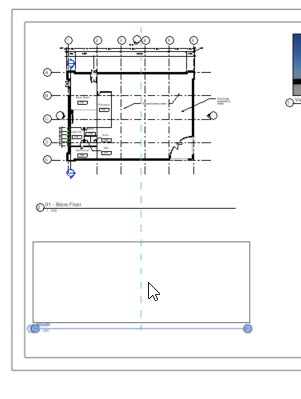

4. Pomocí stejné metody přetáhněte půdorysný pohled Jižní pohled pod pohled 01 – Podlaží skladu, přesuňte jej mírně doprava, dokud se středy nezarovnají, a poté kliknutím pohled umístěte.

5. Kliknutím mimo výkres zrušte výběr pohledu.
6. Klikněte na název pohledu Jižní pohled na výkresu a přetáhněte jej doprava tak, aby se zarovnal s názvem pohledu nad ním. K usnadnění zarovnání použijte přerušované čáry.
7. Stiskněte klávesu Esc.
8. Vyberte půdorysný pohled podlaží 01 – Dolní podlaží na výkresu (nejen název) a přetažením pravého koncového bodu doleva zkraťte horizontální linii názvu.

9. Stejným postupem zkraťte linie u ostatních dvou pohledů.

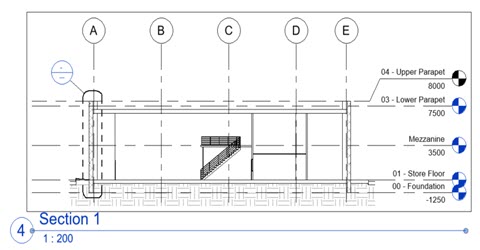

10. V Prohlížeči projektu v části Řezy (Řez budovy) klikněte na název pohledu Řez 1 a umístěte pohled na výkres.
11. Přibližte pohled na značku řezu v pohledu 01 – Podlaží skladu a v půdorysném pohledu podlaží Jižní pohled na výkresu. Všimněte·si,·že·se·značka·řezu·aktualizovala·a·udává,·že·pohled·Řez budovy je čtvrtý pohled umístěný na výkres A1.


Toto je závěrečné cvičení v příručce Začínáme.
