Část 3: Tvorba terénu a desky

V tomto cvičení přidáte topografii k pozemku budovy.

Kategorie Noví uživatelé Potřebný čas 15 minut Použité soubory výukových programů GSG_03_Terrain_Pad.rvt

Přidáním bodů v různých výškách vytvořte terén a podle základových stěn budovy vytvořte desku. Než začnete, stáhněte si soubor výukového programu GSG_03_Terrain_Pad.rvt. Stáhněte si tento soubor ZIP (pokud jste ještě nestáhli soubory cvičení pro výukové programy).

Cíle

• Vytvořit terénní útvar definováním bodů v různých výškách
• Vytvořit desku a výplň podle půdorysného tvaru základových stěn

Zhlédnout video

Přidání terénního útvaru

1. Otevřete soubor cvičení GSG_03_terrain_pad.rvt.
2. V Prohlížeči projektu pod položkou Půdorysy podlaží dvakrát klikněte na položku Pozemek.
3. Klikněte na kartu Pozemekpanel Vytvořit terénrozevírací seznam Terénní útvar (Vytvořit z náčrtu).
4. Na panelu Kreslit vyberte nástroj pro nakreslení obdélníku.
5. Načrtněte obdélník kolem budovy.

6. Na panelu Kreslit vyberte možnost (Vybrat stěny).
7. Na panelu Možnosti zrušte zaškrtnutí políčka Prodloužit ke stěně (k nosné části)
8. Vyberte vnější stěny. Pomocí klávesy Tab vyberte řetězec stěn.
   • Pomocí ovládacích prvků pro převrácení zajistěte, aby náčrt byl uvnitř plochy stěn.
9. Pomocí nástroje Výběr typu vyberte možnost Deska budovy.
10. Klikněte na tlačítko (Dokončit režim úprav).

Tvarování terénního útvaru

1. Vyberte terénní útvar.
2. Klikněte na kartu Upravit | Terénní útvarpanel Úpravy tvaruPřidat bod.
3. Přidejte body ve vybraných výškách.

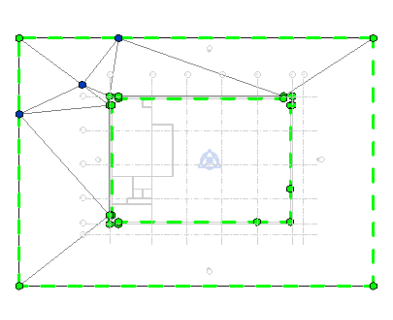

   1. Na panelu Přidat bod nastavte výšku na 2500 a přidejte body, jak je znázorněno.

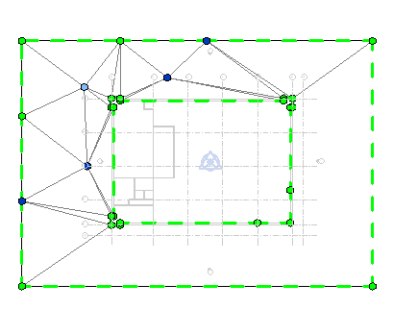

   2. Změňte výšku na 1000 a přidejte body, jak je znázorněno.

4. Klikněte na kartu Upravit | Terénní útvarpanel Úpravy tvaruUpravit dílčí prvky.
5. Vpravo vyberte hranici terénního útvaru.
6. Na kartě Upravit | Terénní útvarpanel Upravit dílčí prvky nastavte výšku na hodnotu -500 a stiskněte klávesu Enter.
7. Kliknutím na tlačítko Upravit dokončete terénní útvar.

Vytvoření výplně a podlaží budovy

1. Klikněte na kartu Pozemekpanel Vytvořit terénrozevírací seznam Terénní útvar (Vytvořit z náčrtu).
2. Na panelu Kreslit vyberte možnost (Vybrat stěny).
3. Na panelu Možnosti zrušte zaškrtnutí políčka Prodloužit ke stěně (k nosné části)
4. Pomocí nástroje Výběr typu vyberte možnost Výplň desky.
5. Na paletě Vlastnosti nastavte možnost Výškové odsazení na hodnotu -150.
6. Vyberte vnější stěny. Pomocí klávesy Tab vyberte řetězec stěn.
   • Pomocí ovládacích prvků pro převrácení zajistěte, aby náčrt byl uvnitř plochy stěn.
7. Klikněte na tlačítko (Dokončit režim úprav).
8. Klikněte na kartu Architekturapanel Sestavení (Podlaží).
9. Na panelu Kreslit vyberte možnost (Vybrat stěny).
10. Na panelu Možnosti zrušte zaškrtnutí políčka Prodloužit ke stěně (k nosné části)
11. Vyberte vnější stěny. Pomocí klávesy Tab vyberte řetězec stěn.
    • Pomocí ovládacích prvků pro převrácení zajistěte, aby náčrt byl uvnitř plochy stěn.
12. Klikněte na tlačítko (Dokončit režim úprav).

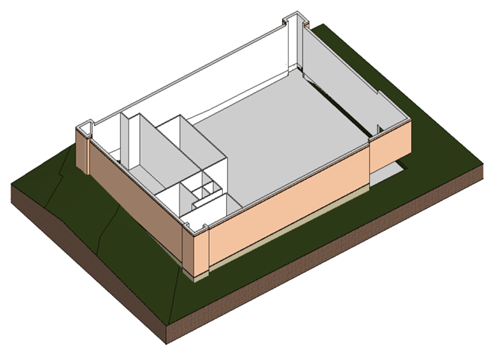

13. Na panelu nástrojů Rychlý přístup klikněte na položku (Výchozí 3D pohled).
14. Na ovládacím panelu Pohled klikněte na položku Styl zobrazení: Skryté hranyStínovaný, aby se zobrazily materiály.
