Úchyty tvarů

Přetažením úchytů tvarů můžete změnit velikost prvku.

Při výběru stěny v půdorysném pohledu umístěte kurzor na koncový ovládací prvek (modrou tečku) a stiskněte klávesu TAB, aby se zobrazil úchyt tvaru. Pokud je stěna zvýrazněna v bokorysném nebo 3D pohledu, zobrazíte stisknutím klávesy TAB celou hranu (nacházející se nejblíže ke kurzoru) jako úchyt tvaru, jehož přetažením můžete změnit velikost stěny. Hrana, která slouží jako úchyt tvaru, je při přetažení zobrazena modře (nebo jinou barvou definovanou pro výběr). Výběr hrany zůstane zachován pro pozdější změnu velikosti, dokud nestisknete klávesu ESC nebo nekliknete na jiné místo kreslicí plochy.

Poznámka: Barvu výběru můžete změnit z modré (výchozí) na jinou barvu pomocí karty Soubor Možnosti.

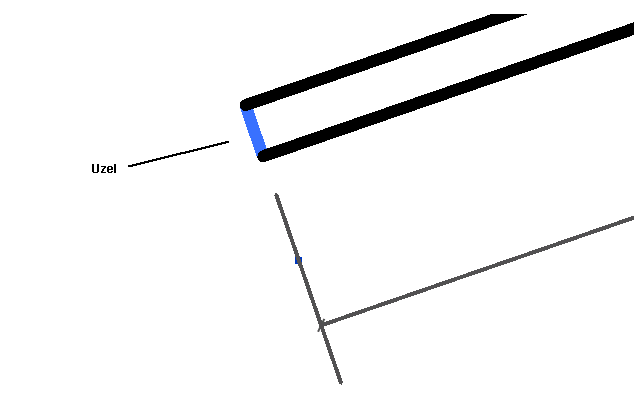

Úchyt tvaru (zobrazený modře) v půdorysném pohledu

Úchyt tvaru (zobrazený modře) v bokorysném pohledu

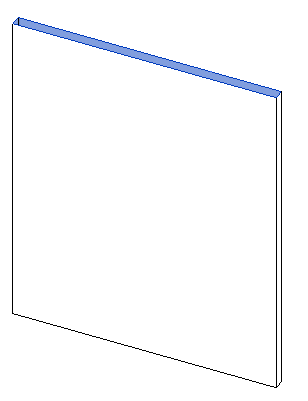

Úchyt tvaru (zobrazený modře) ve 3D pohledu
