Seznamte se s nástroji pro elektrickou analýzu v aplikaci Revit. Tyto nástroje poskytují pracovní postupy pro odhad zatížení elektrotechniky přímo v aplikaci Revit a umožňují použití aplikace Revit v dřívějších fázích procesu, kdy se provádí analýza návrhu a přijímají klíčová rozhodnutí.
Co je elektrická analýza?
- Definování elektrických analytických zatížení
- Definování komponent analytického systému
Proč by se měla tato funkce používat?
Tato funkce byla představena v aplikaci Revit 2023 a umožňuje elektrotechnickým projektantům a inženýrům zaznamenat požadavky na elektroinstalaci přímo v aplikaci Revit, čímž se snižuje závislost na pracovních postupech, které se spoléhají na udržování dat v tabulkách, souborech PDF a dalších oddělených úložištích.

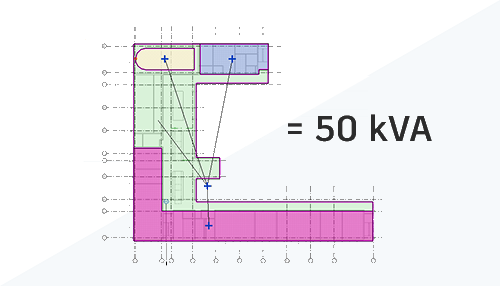

Pracovní postup elektrické analýzy je navržen tak, aby umožňoval využívat připojené soubory DWG nebo PDF nebo modely aplikace Revit jako základ pro výpočty zatížení v aplikaci Revit. Tyto výkazy zatížení spolu s novými funkcemi pro koncepční definování prvků elektrického systému umožňují určit předběžné zatížení budovy a zatížení hlavních komponent zařízení přímo v prostředí aplikace Revit. Pomocí těchto výkazů zatížení můžete vytvářet dokumentaci a výkazy k prezentaci konceptů návrhů zúčastněným stranám.
Kde tyto nástroje najdete a jak je můžete používat?
Nástroje pro elektrickou analýzu se nacházejí na kartě Analyzovat na pásu karet. Podrobnosti o používání nástrojů naleznete v části Pracovní postup: Elektrická analýza nebo v níže uvedených kanálech Autodesk Building Solutions na YouTube, ve kterých naleznete videofilmy o pracovních postupech.
Videofilmy
Krok 1: Definování koncepčních výkonových zatížení
Krok 2: Definování koncepční distribuce pro analýzu zatížení
