Zjistěte, jak indikace hloubky pomáhá řídit hodnoty čar v bokorysných pohledech a pohledech řezu pro lepší prezentaci modelu.
Co je indikace hloubky?

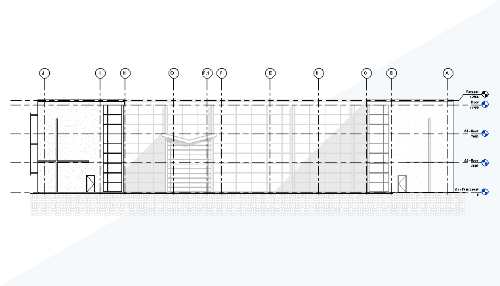

Indikace hloubky je nástroj, který umožňuje prolnutí čar a stínování, když se vzdalují od roviny projekce pohledu. Prolnutí vám pomůže vyjádřit hloubku v bokorysných pohledech a pohledech řezu. Při použití s čárovou kresbou a obrysovou hranou budou pohledy čitelnější a budou přesněji prezentovat záměr návrhu.
Proč by se měl tento nástroj používat?
Indikace hloubky se na pohled použije několika kliknutími. Určíte pozici, kde efekt prolnutí na pohledu začíná a končí, a poté nastavíte intenzitu prolnutí. Použití indikace hloubky na pohled lze provést velmi rychle. Pokud potřebujete v bokorysech a řezech zobrazit hloubku, pomocí funkce Indikace hloubky toho dosáhnete s minimálním úsilím. Další metody, například použití čárové kresby na pohled, mohou být velmi časově náročné. Chcete-li rychle dosáhnout výsledku, může být indikace hloubky tím jediným, co potřebujete k efektivní prezentaci pohledu. V kombinaci s dalšími nástroji, jako jsou čárová kresba a obrysové hrany, můžete v bokorysném pohledu a pohledu řezu vyjádřit hloubku ještě lépe, než při použití samotné funkce Indikace hloubky.
Jak můžu v pohledu použít funkci Indikace hloubky?
- Ovládací panel Pohled
Styl zobrazeníMožnosti grafického zobrazení
- Paleta Vlastnosti (pro pohled)Možnosti grafického zobrazeníUpravit
- Karta Pohledpanel Grafikaotevírání dialogů
| Možnosti grafického zobrazení | Popis |
|---|---|
| Indikace hloubky | |
| Zobrazit hloubku | Zaškrtnutím políčka zapnete v aktuálním pohledu funkci Indikace hloubky.
Poznámka: Chcete-li zajistit nejefektivnější výsledky, ujistěte se, zda je u pohledu určena položka Zadní ořezání.
|
| Umístění počátku/konce prolnutí | Přesunutím dvou ovládacích prvků počátku a konce na posuvníku můžete určit hranice efektu gradientu.
Barva objektů se v závislosti na zvětšující se vzdálenosti od pozorovatele prolne s barvou pozadí (prolnutí). Hodnoty Blízko a Daleko představují procentuální vzdálenost od přední a zadní části roviny ořezání pohledu. |
| Limit prolnutí | Přesunutím posuvníku Limit prolnutí můžete určit intenzitu zobrazení prvků ve vzdáleném umístění. |
