Přečtěte si informace o použití připojení souborů PDF a obrázků k souboru aplikace Revit.
O co se jedná?
Rozsah architektonického projektu často přesahuje hranice jednoho souboru aplikace Revit. S projektem aplikace Revit bývá často spojena celá karavana souborů PDF a obrázků – detaily půdorysů, informace o vzduchotechnice a fotografie stavebního pozemku. Jak se projekt v průběhu času rozvíjí, potřebují konstruktéři a architekti zajistit, aby tyto soubory zůstaly připojeny k většímu projektu aplikace Revit, bez ohledu na to, kolikrát byl aktualizován a změněn.
Pomocí nástrojů pro připojení souborů PDF a obrázků v aplikaci Revit můžete snadno sledovat přidružené soubory připojené k projektu aplikace Revit. Zatímco funkce importu obrázků a souborů PDF v aplikaci Revit existuje již nějakou dobu, funkce připojení je novinkou aplikace Revit 2021. Hlavní rozdíl mezi funkcí připojení a existující funkcí importu souborů PDF a obrázků spočívá v tom, že připojení umožňuje připojit soubor ke všem budoucím aktualizovaným verzím projektu aplikace Revit. Když týmy spolupracují na projektu aplikace Revit a aktualizují model, soubory PDF a obrázky zůstanou připojeny k projektu.
Soubory PDF a obrázky pomáhají vylepšit projekt aplikace Revit, protože nabízejí úplnější obrázek, než byste mohli prezentovat v rámci omezení jednoho souboru .rvt. Díky připojení obrázků a souborů PDF k souboru aplikace Revit mohou týmy v průběhu vývoje projektu aplikace Revit snadno spravovat a aktualizovat projektové dokumenty.
Když se projekt aplikace Revit změní, změní se i pracovní postup. Ve starších verzích aplikace Revit potřebují architekti sledovat poslední verze obrázků nebo souborů PDF projektu ještě před zahájením práce v souboru aplikace Revit. Díky připojení obrázků a souborů PDF mohou týmy zajistit, aby jejich soubory byly vždy aktuální. Pomocí tlačítka Správa připojených souborů mohou uživatelé snadno uspořádat a aktualizovat připojené soubory, aby jejich spolupracovníci nikdy nepracovali se zastaralými informacemi. Aktualizovaný soubor PDF nebo obrázek se načte při otevření modelu.
Připojení souboru PDF nebo obrázku snižuje množství jednotlivých obrázků importovaných do souboru aplikace Revit a může být užitečnou alternativou k importu, pokud máte obavy o velikost souboru.
Připojením souboru PDF k projektu aplikace Revit můžete obrázky a soubory PDF zobrazit jako vrstvu překrytí v 2D pohledu. Tímto způsobem můžete pomocí těchto souborů sledovat plány kreslení a přichytit objekty aplikace Revit na místo nad půdorysem. Připojený soubor PDF můžete přesouvat, kopírovat, měnit jeho měřítko a otáčet jej stejně jako importovaný soubor PDF nebo obrázek.
Jak se to používá?

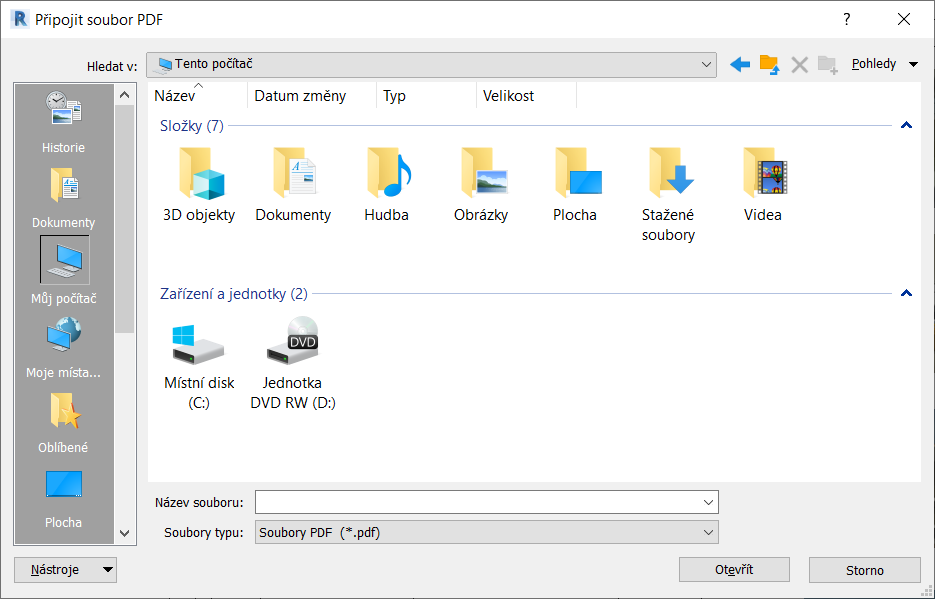

K nástrojům Připojit soubor PDF a Připojit obrázek můžete získat přístup na kartě Vložit na panelu nástrojů aplikace Revit. Po kliknutí na tlačítko Připojit soubor PDF nebo Připojit obrázek se zobrazí dialog, ve kterém můžete vybrat požadovaný obrázek nebo soubor PDF.
Poznámka: Soubory PDF nemůžete připojit v Editoru rodin.
Po výběru souboru klikněte na tlačítko Otevřít. Obrázek nebo soubor PDF nyní můžete umístit kamkoli na panel pohledu aplikace Revit a můžete jej otáčet a měnit jeho velikost.
Všechny připojené obrázky a soubory PDF můžete spravovat kliknutím na tlačítko Správa připojených souborů na kartě Vložit.

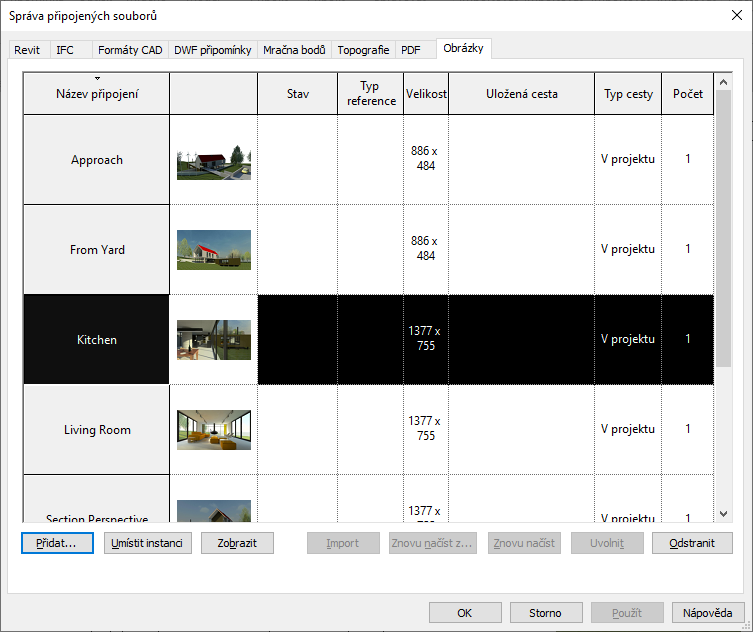

V dialogu Správa připojených souborů můžete snadno sledovat existující obrázky a soubory PDF.
Pomocí nástroje Správa připojených souborů můžete také odeslat a nahradit existující připojené soubory a obrázky v projektu aplikace Revit. Změny, které provedete v nástroji Správa připojených souborů, aktualizují obrázky a soubory PDF v souborech aplikace Revit vašich kolegů.
