Osnovy ve 3D pohledech

Naučte se ovládat viditelnost osnov ve 3D pohledech a využívat 3D osnovy ke kontrole rozsahů osnov v modelech.

O co se jedná?

Osnovy jsou sada pojmenovaných referenčních rovin, které vám pomáhají s rozvržením struktury nebo umístěním prvků v modelu. Obvykle se osnovy používají a zobrazují v promítnutých pohledech, například v půdorysech, řezech a bokorysných pohledech. Počínaje aplikací Revit 2022 lze prvky osnovy umístěné v modelu zobrazit ve 3D pohledech. 3D osnovy nejsou samostatné prvky, ale vylepšení prvků osnovy. Pochopení nastavení, která se používají k zobrazení osnov ve 3D, vám usnadní jejich použití v modelech.

Proč byste měli používat osnovy ve 3D?

Ve 3D pohledech mají osnovy dvě hlavní využití. Pomáhají s nastavením 3D rozsahů osnovy a jasnější prezentací kontextu 3D pohledu.

Nastavení 3D rozsahu

Při práci v aplikaci Revit se mohou vyskytnout situace, kdy čára osnovy není viditelná v půdorysném pohledu, pohledu řezu nebo bokorysném pohledu. Pokud k tomu dojde, je to obvykle proto, že 3D rozsahy osnovy neprotínají rovinu promítání pohledu, kde osnova není viditelná. Například ve dvou půdorysech podlaží zobrazených níže je čára osnovy 1 viditelná v půdorysu prvního podlaží , ale chybí v půdorysu druhého podlaží .

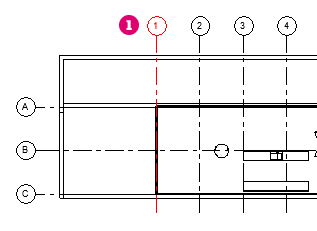

Půdorys 1. podlaží

Půdorys 2. podlaží

V bokorysném pohledu čára osnovy 1 protíná jak 1. podlaží , tak 2. podlaží .

Na základě toho, co je zobrazeno v bokorysném pohledu, by čára osnovy 1 měla být viditelná v obou půdorysných pohledech.

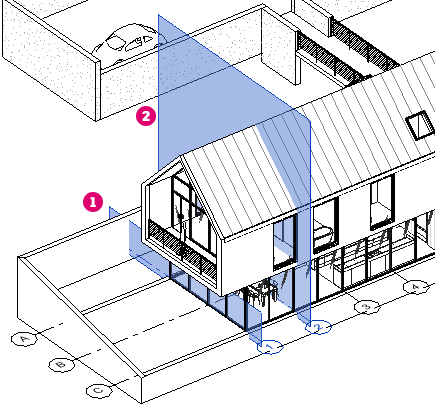

Při pohledu na 3D pohled s viditelnými čarami osnovy se tento problém vysvětlí. Pokud je čára osnovy vybrána ve 3D pohledu, zobrazí se 3D rozsahy osnovy. 3D rozsahy čáry osnovy 1 nejsou dostatečně vysoké, aby protnuly 2. podlaží. Naproti tomu rozsahy čáry osnovy 2 sahají až nad střechu modelu. Čára osnovy 1 tedy není zobrazena v půdorysu druhého podlaží proto, že její rozsahy neprotínají 2. podlaží.

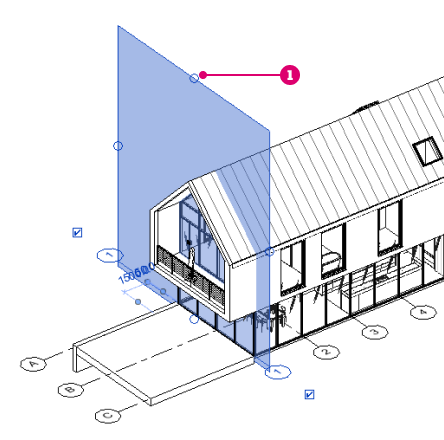

Chcete-li rozsahy osnovy upravit, vyberte jednu čáru osnovy ve 3D pohledu, aby se zobrazily ovládací prvky uzlů . Upravte rozsahy osnovy pomocí těchto ovládacích prvků. Před zavedením této funkce bylo při úpravě rozsahů osnovy nutné kontrolovat a upravovat rozsahy osnovy ve více pohledech. Když se zobrazení osnov ve 3D pohledu využije jako diagnostický nástroj, může usnadnit a urychlit vyhledání a úpravu rozsahů osnovy.

Poznámka: Ovládací prvky pro úpravu osnovy ve 3D pohledu jsou viditelné pouze tehdy, když je vybrána jedna čára osnovy a v pohledu není použit ořezový kvádr. Pokud je ve 3D pohledu použit ořezový kvádr, můžete vybrat čáru osnovy a zobrazit její rozsahy, ale nelze provést úpravy.

Opatření 3D pohledů poznámkami pomocí čar osnovy

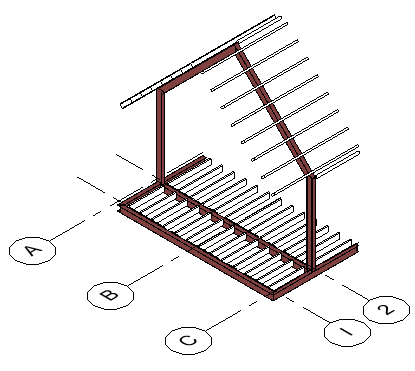

Osnovy zobrazené ve 3D pohledech fungují jako poznámky. Pohledy mohou zobrazovat části modelu mimo kontext z modelu. V těchto případech 3D osnovy znázorňují, odkud je daný pohled převzat a kde se nachází v širším kontextu. Příklad ukazuje detail typického rámu a osnovy označují, kde se tento detail nachází v rámci většího modelu.

Kde lze ovládat nastavení viditelnosti?

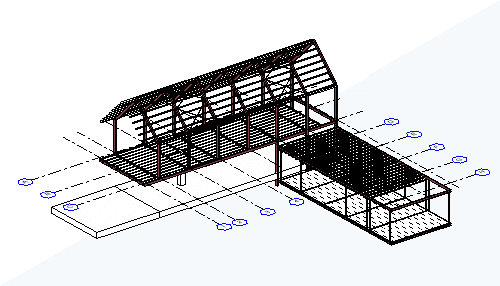

Osnovy ve 3D pohledech se zobrazují na vztažných rovinách podlaží v modelu. Lze použít jakoukoli vztažnou rovinu podlaží. 3D pohled určuje, zda/kde jsou osnovy zobrazeny.

Zobrazení osnov ve 3D pohledu:

1. Otevře 3D pohled.
2. Na paletě Vlastnosti 3D pohledu klikněte v části Grafika na tlačítko Upravit vedle položky Zobrazit osnovy.
3. V dialogu Zobrazit osnovy zaškrtněte políčka u podlaží, kde chcete zobrazit čáry osnovy.
   Poznámka: Čáry osnovy představují průsečík roviny podlaží s povrchem osnovy. Čáry osnovy se zobrazí pouze u povrchů osnovy, které protínají vybraná podlaží, a budou automaticky aktualizovány, pokud se změní umístění osnovy nebo podlaží. Pro každý zaškrtnutý průsečík na osnovy a podlaží bude zobrazena čára osnovy.
4. Kliknutím na tlačítko OK uložíte změny a zavřete dialog Zobrazit osnovy.

Ve výchozím nastavení je pro nově vytvořené 3D pohledy zaškrtnuto nejnižší podlaží. U existujících pohledů není po upgradu modelu vybráno žádné podlaží.

Zobrazení bublin osnovy se ovládá stejným způsobem jako v půdorysných pohledech, pohledech řezu a bokorysných pohledech. Další informace najdete v tématu Zobrazení a skrytí bublin osnovy. Ve 3D pohledu nelze bublinu osnovy odsadit od čáry osnovy.

Při procházení ve 3D pohledu se popisek v bublině osnovy otáčí, aby byl v pohledu stále čitelný. Bubliny osnovy, které jsou více než z poloviny zakryty geometrií v pohledu nebo hranicí oříznutí pohledu, nebudou zobrazeny.

Poznámka: Čáry osnovy lze zobrazit ve 3D perspektivních pohledech, ale bubliny osnovy nebudou zobrazeny a čáry osnovy budou zobrazeny jako plné.
