Filtrování výkazů podle výkresu

Zjistěte, jak použít filtr na výkaz, aby po umístění na výkres s jinými pohledy byly ve výkazu uvedeny pouze prvky, které se zobrazují v ostatních pohledech.

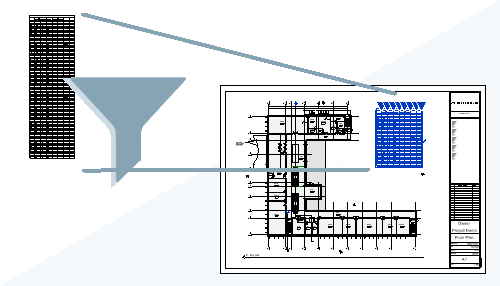

Co je filtrování výkazů podle výkresu?

V předchozích verzích bylo možné výkazy filtrovat podle parametrů použitých ve výkazu. Můžete například chtít filtrovat výkaz dveří podle podlaží, na kterém se dveře nacházejí. Poté můžete výkaz filtrovaný podle podlaží umístit na stejný výkres s půdorysem podlaží stejného podlaží. V aplikaci Revit 2023 byla přidána nová funkce, která umožňuje filtrovat prvky ve výkazu na základě jiných pohledů na stejném výkresu. Nyní se tedy nemusíte starat o to, abyste do výkazu zahrnuli parametr pro filtrování, místo toho stačí nastavit výkaz na možnost Filtrovat podle výkresu. Jakmile je pro výkaz nastavena tato možnost, zobrazí se ve výkresu pouze prvky, které jsou zahrnuty také v jiných pohledech ve stejném výkresu s daným výkazem.

Proč by se měla tato funkce používat?

Tato funkce umožňuje použít filtr na výkazy s menším úsilím. Pokud například navrhujete vícepodlažní budovu, pak by výkaz dveří přiřazený k budově byl velmi dlouhý, pokud by zahrnoval dveře pro celou budovu. Před verzí Revit 2023 byste museli do výkazu zahrnout parametr, například „Podlaží“, který by se používal výhradně jako parametr pro filtrování výkazů dveří. Také byste museli mít verzi výkazu pro každé podlaží budovy. Je toho více, co byste museli spravovat, a k dosažení požadovaného výsledku je třeba provést více kroků. Pokud je pro výkaz nastavena možnost Filtrovat podle výkresu, máte pro celou budovu jeden celkový výkaz, který je automaticky filtrován při umístění na výkres.

Jak se filtr používá?

Možnost Filtrovat podle výkresu je nastavení použité v pohledu výkazu. Nachází se na kartě Filtr v dialogu Vlastnosti výkazu. Nově v dolní části tohoto dialogu najdete nastavení Filtrovat podle výkresu. Po výběru této možnosti bude nyní výkaz automaticky filtrován při umístění na výkres s jinými pohledy. Pokud je výkaz umístěn na výkres bez jiných pohledů, ve výkazu se nezobrazí žádné datové řádky, jen záhlaví. Po přidání dalších pohledů do výkresu se zobrazí datové řádky. Další informace o filtrování prvků ve výkazu naleznete v části Filtrování dat ve výkazu.

Poznámka: Filtrování podle výkresu se použije u viditelných prvků v ostatních pohledech. Pokud jsou prvky v pohledu skryty pomocí přepsání viditelnosti a zobrazení, tyto skryté prvky se ve výkazu nezobrazí.

Příklad

Prohlédněte si následující videofilm, který ukazuje, jak se ve výkazu dveří používá možnost Filtrovat podle výkresu, aby byl výkaz dveří kratší a zobrazovaly se pouze dveře počínaje podlažím zobrazeným na výkresu.
