Globální parametry

Pomocí globálních parametrů můžete řídit parametrické vztahy mezi rodinami v modelu.

Co je globální parametr?

Globální parametr je parametr vytvořený v modelu. Globální parametr nemá určitou kategorii a lze jej přiřadit k více rodinám. Globální parametry obsahují jednoduché hodnoty, které můžete použít k vytvoření parametrických vztahů v modelu. Protože globální parametry lze přiřadit k více rodinám a typům, lze je použít k řízení mnoha prvků najednou.

Proč byste měli používat globální parametr?

Globální parametr použijte, pokud potřebujete mít v projektu parametrické ovládací prvky. Můžete jej použít k řízení více parametrů instance nebo typu v rodinách v projektu z jednoho ovládacího prvku. Zde je několik příkladů použití globálního parametru:

• Parametrické řízení vzdálenosti mezi osnovou a podlažím budovy.
• Řízení tolerance vzdálenosti / zachování kóty u více prvků. Například odsazení dveří od sousední stěny nebo odsazení nosníku od podlaží.
• Použití parametru materiálu na více rodin najednou.
• Vytvoření nesousedících kót rovnosti.

Možnosti využití globálních parametrů jsou omezeny pouze vaší představivostí. Když je vyzkoušíte za různých okolností, objevíte další způsoby, jak je využít. Několik těchto příkladů prozkoumáme podrobněji níže.

Kde se tyto nástroje nachází?

Použití globálních parametrů sestává ze dvou kroků. Nejprve vytvoříte parametr v projektu a poté přiřadíte globální parametr k prvku.

Vytvoření globálního parametru

Klikněte na kartu Správa panel Nastavení (Globální parametry).

V dialogu vytvořte globální parametr, který chcete použít v projektu. Tento dialog obsahuje seznam parametrů, které můžete použít v projektu. V dialogu můžete také měnit hodnoty globálních parametrů. Další informace o vytváření globálních parametrů naleznete v části Tvorba globálních parametrů.

Použití globálního parametru

Globální parametry se v projektech používají dvěma způsoby: slouží jako štítek řetězce kóty nebo jsou přiřazeny k rodině jako parametr instance nebo typu.

Při použití na hodnotu kóty se přiřadí štítek k řetězci kóty. Jakmile je kóta opatřena štítkem, je hodnota řízena globálním parametrem. Další informace naleznete v části Označení kót štítky s globálním parametrem.

Globální parametry se přiřazují k hodnotám instancí i typů v rodinách pomocí přidruženého ovládacího prvku parametru na paletě Vlastnosti pro parametry instancí a v dialogu Vlastnosti typu pro parametry typů.

Další informace naleznete v části Přiřazení globálního parametru.

V tomto videu se dozvíte, jak vytvořit a použít globální parametry.

Příklady

Nastavení rozteče osnovy

Mnoho budov se navrhuje s konstrukční osnovou. V raných fázích návrhu možná nebudete znát rozteč osnovy, která bude použita. V tomto případě můžete u kót osnovy použít globální parametr. Pomocí globálních parametrů upravíte rozteč osnovy z jednoho ovládacího prvku.

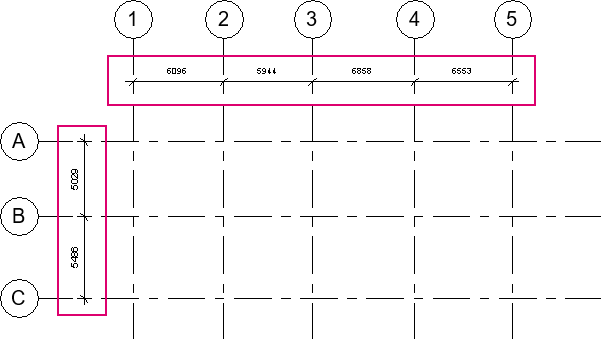

1. Vytvořte osnovu budovy a použijete kóty na čáry osnovy.

2. Vyberte řetězec kóty a na panelu Kóta štítku na pásu karet vyberte u položky Štítek existující globální parametr nebo klikněte na tlačítko (Vytvořit parametr).
3. V dialogu Globální vlastnosti parametru zadejte název kóty osnovy a klikněte na tlačítko OK.

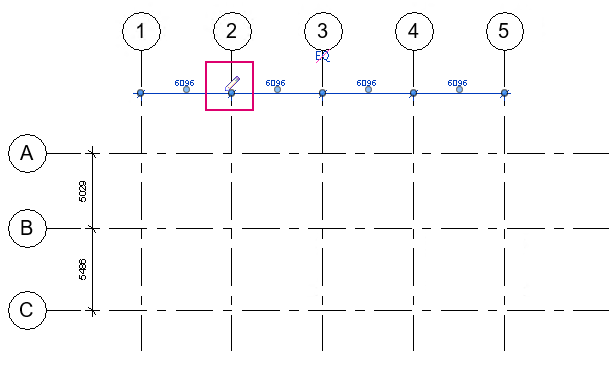

4. Pokud bude řetězec kóty vybrán, zobrazí se ikona tužky, která vás informuje, že řetězec kóty má štítek s globálním parametrem.

5. Kliknutím na ikonu tužky otevřete dialog Globální parametry a proveďte změnu hodnoty.

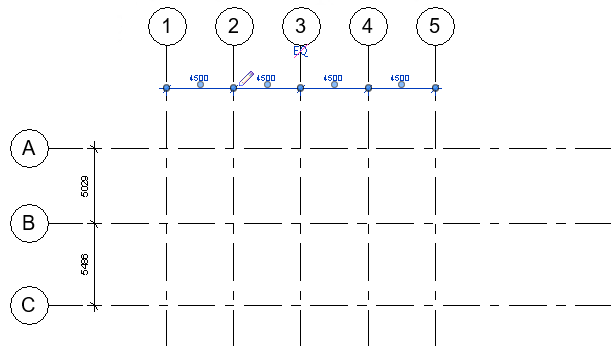

6. Kliknutím na tlačítko OK použijte globální parametr pro rozteč osnovy.

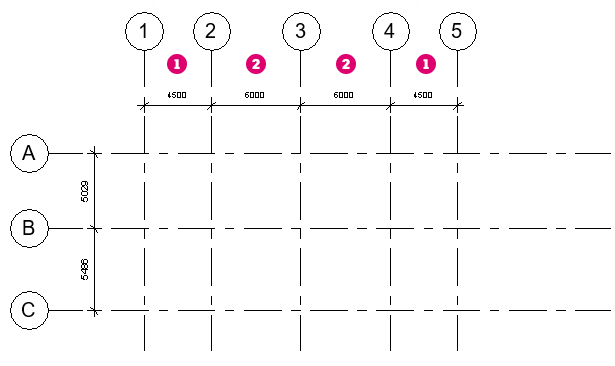

Pokud byste chtěli tento příklad posunout dále, můžete vytvořit dva parametry pro rozteč osnovy na ose X, abyste mohli vytvořit nepravidelný vzor osnovy nebo použít stejné rozteče na koncích a osnovu v jiné velikosti ve střední části.

Stejným způsobem použijte globální parametr u kóty k nastavení výšek mezi podlažími, k uložení kót pro odsazení dveří, k definování konkrétních roztečí pro příslušenství nebo pro jiné podmínky, kdy nastavení kóty řízené parametrem v projektu urychlí úpravy podmínky.

Změna materiálu rodiny

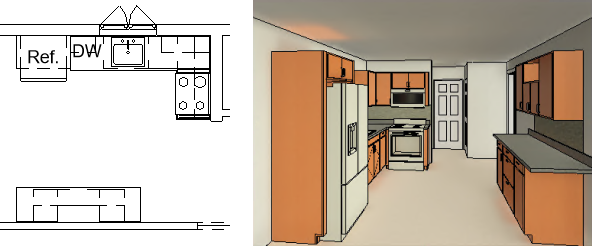

Pomocí globálního parametru můžete měnit materiály použité pro rodiny v projektu. V tomto příkladu se pracuje na návrhu kuchyně a vy byste chtěli prozkoumat různé vzhledy materiálů. Všechny rodiny truhlářských výrobků mají parametry typu, které řídí jejich vzhled. Ukázkové rozvržení obsahuje celkem 16 různých rodin/typů. Každá rodina má parametr materiálu pro hlavní truhlářský výrobek a další parametr pro materiál dvířek. Pokud budete chtít změnit materiál, bude nutné změnit 32 hodnot parametrů ve všech rodinách. Pomocí globálního parametru můžete nastavit materiál pro všechny kuchyňské truhlářské výrobky na jednom místě. Místo změny 32 parametrů materiálu v rodinách je samozřejmě možné změnit vzhled samotného prvku materiálu, případně můžete přiřadit materiál ke stylu objektu Truhlářské výrobky a dosáhnout stejného cíle podobným způsobem. V tomto příkladu předpokládejme, že žádná z těchto možností není žádoucí a že místo toho budete řídit vzhled materiálu pomocí globálního parametru.

Nejprve vytvořte globální parametr, který přiřadíte ke každé rodině truhlářských výrobků.

1. Klikněte na kartu Správa panel Nastavení (Globální parametry).
2. V dialogu Globální parametry klikněte na možnost (Nový globální parametr).
3. V dialogu Globální vlastnosti parametru doplňte následující pole:
   • Název
     Tip: Globální parametry jsou v dialogu Globální parametry seřazeny abecedně podle názvu. Chcete-li parametry seskupit, přidejte k názvu při vytváření těchto parametrů předponu.
   • Disciplína
   • Typ parametru. V tomto případě vyberte možnost Materiál.
   • Parametr skupiny v

     Přiřaďte globální parametr ke skupině. Přiřazení ke skupinám se používá k uspořádání globálních parametrů v dialogu Globální parametry.

4. V poli Popis místní nápovědy můžete také kliknout na možnost Upravit místní nápovědu. V dialogu Upravit místní nápovědu zadejte text místní nápovědy o délce maximálně 250 znaků a klikněte na tlačítko OK.
5. Klikněte na tlačítko OK.

Jakmile je vytvořen globální parametr materiálu, přiřaďte jej k hodnotě parametru materiálu v rodinách skříněk použitých v rozvržení kuchyně.

1. Vyberte prvek a vyhledejte parametr typu.

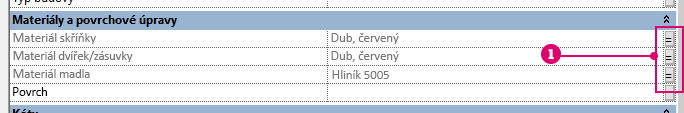

2. Klikněte na tlačítko napravo od parametru a jeho hodnoty .


   Otevře se dialog Přiřadit globální parametr.

   Vybírat lze nevykazované globální parametry, které odpovídají disciplíně i typu parametru.

3. Vyberte globální parametr materiálu vytvořený v předchozích krocích, který chcete přiřadit k parametru.
4. Klikněte na tlačítko OK.

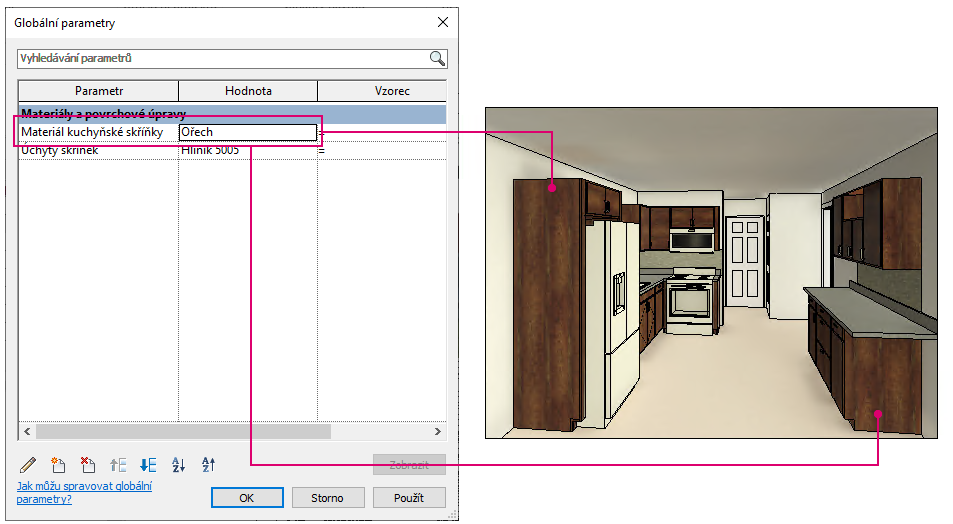

Po přiřazení globálního parametru k rodinám je nyní možné řídit přiřazení materiálu pro rodiny v dialogu Globální parametry.

Pokud chcete změnit hodnotu nově vytvořeného globálního parametru materiálu, klikněte na kartu Správa panel Nastavení (Globální parametry). Vyberte jiný materiál, který bude použit pro truhlářské výrobky v kuchyni. Již není nutné upravovat parametry typu pro každou rodinu jednotlivě.

Jakmile začnete používat globální parametry v projektech, najdete pro ně mnoho různých využití. Pokud jste ještě nevyzkoušeli globální parametry, udělejte to teď a pak přidejte komentář k tomuto tématu a dejte nám vědět, co si o nich myslíte.
