Nástroje pro úpravy tvaru

Pomocí nástrojů pro úpravy tvaru můžete manipulovat s povrchem ploché (ne šikmé) podlahy, střechy nebo terénního útvaru tak, že definujete horní a spodní bod pro odtok.

Co je úprava tvaru?

Pomocí nástrojů pro úpravy tvaru můžete manipulovat s povrchem ploché (ne šikmé) podlahy nebo střechy tak, že definujete horní a spodní bod pro odtok. Nástroje pro úpravu tvaru slouží také k tvorbě prvků terénních útvarů představujících prvky pozemku v modelech. Na kontextovém pásu karet můžete nastavit způsob měření výšek během úprav tvaru. Výšky se během úprav zobrazují v blízkosti kurzoru, což usnadňuje přesné úpravy.

Zadáním výšky těchto bodů se povrch rozdělí na dílčí regiony, které mají nezávislý sklon.

Proč by se měl tento nástroj používat?

S využitím nástrojů úprav tvaru můžete vytvořit sklon prvku s konstantní tloušťkou nebo horní povrch prvku s proměnnou vrstvou tloušťky za účelem modelování následujících situací:

• Podlaha nebo střecha s konstantní tloušťkou podepřená skloněným nerovinným rámem.
• Materiál s proměnnou tloušťkou použitý pro sklon povrchu horizontální roviny (například kuželovitá izolace).

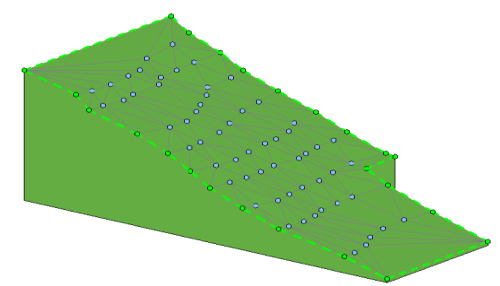

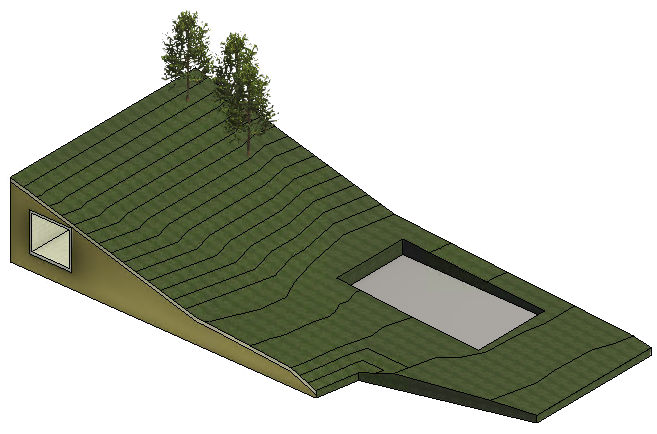

• Materiál s proměnnou tloušťkou pod povrchem (všechny materiály výše budou mít tvar proměnného materiálu), jak je znázorněno v tomto terénním útvaru.


Prvky s upraveným tvarem nebudou vykazovat skutečnou tloušťku. Nástroje úprav tvaru byly navrženy k vytváření mírných sklonů a v těchto případech nehrají odchylky od skutečné tloušťky žádnou významnou roli. Při výraznějším sklonu se však tato odchylka zvýší. V případě, že sklon způsobí výraznou odchylku od očekávané tloušťky, zobrazí aplikace Revit příslušné upozornění.

Aby bylo možné zapnout nástroje úprav tvaru, musí být splněny následující podmínky:

• Prvky musí být ploché a musí být ve vodorovné rovině.
• Střecha nesmí být připojena k jiné střeše a nemůže to být výplňová střecha. Jestliže některá z těchto podmínek není splněna, není možné používat tlačítka pro úpravy tvaru desky. Pokud jsou tyto podmínky později porušeny úpravou prvku, pak úprava tvaru desky způsobí chybu, kterou lze vrátit zpět resetováním úpravy tvaru desky.

Jak se používají nástroje pro úpravy tvaru?

Nástroje úprav tvaru umožňují transformovat prvek ploché desky (střechy nebo podlahy) nebo terénní útvar na prvek se složitým skloněným povrchem. Povrch může být skloněn více směry pod různými úhly sklonu.

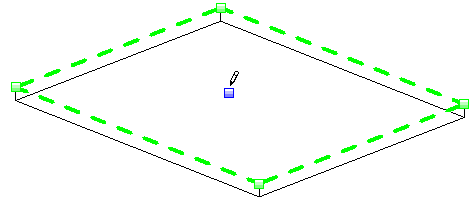

Příkladem využití desek s upraveným tvarem může být střecha velkých budov. Pomocí úprav tvaru je možné do střechy přidat vnitřní odtoky, vytvořené pomocí skloněné izolace. Na kontextové kartě se zobrazí nástroje úprav tvaru. Pomocí nástroje Vybrat podpory rozdělte prvek střechy u podpůrných nosníků. Tím také upravíte polohu střechy, pokud podpěra a střecha nejsou dostatečně zarovnány. Kliknutím můžete přidat dělicí čáru a rozdělit střechu.

Pokud je konstrukčním záměrem, aby jedna část desky byla plochá, zatímco ostatní budou proměnné, upravte konstrukci podle daného typu střechy. V tomto příkladu je izolační vrstva nastavena jako proměnná. Nyní dolní část desky zůstane plochá a izolační vrstva bude skloněna spolu se všemi vrstvami nad ní.

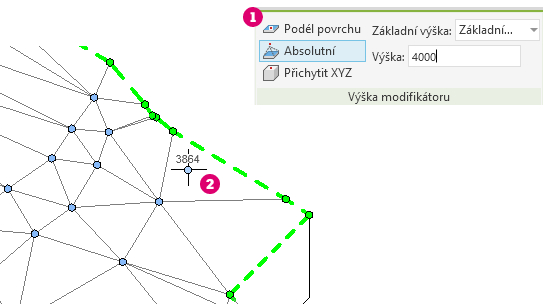

Při přidávání bodů během úprav tvaru můžete pomocí nastavení Základní výška definovat relativní výšku bodu. Můžete si vybrat, zda chcete měřit výšky od aktuálního podlaží, základního bodu projektu, bodu zaměření nebo vnitřního počátku. Můžete určit, zda budou body přidány v absolutní výšce od vybrané srovnávací roviny, nebo odsazeny o určenou vzdálenost od existujícího povrchu.
