Šablony pohledů

Pomocí šablon pohledů můžete rychleji a konzistentněji používat přepsání viditelnosti a zobrazení na pohledy. Revit

Co jsou šablony pohledů?

Šablony pohledů umožňují rychle použít mnoho vlastností viditelnosti a zobrazení na pohled najednou. Nastavení šablon pohledů jsou spravována na úrovni projektu. Díky používání šablon pohledů je snazší zajistit konzistentní pohledy modelu. Když se stejná šablona pohledu použije na více pohledů, budou pohledy vypadat stejně.

Potřebujete například půdorysy podlaží pro sadu stavební dokumentace a chcete, aby všechny půdorysy podlaží měly stejný vzhled. Vytvořte šablonu pohledu, která má všechna přepsání viditelnosti a zobrazení potřebná pro stavební dokumentaci, a použijte ji na půdorysné pohledy podlaží použité pro stavební dokumentaci. Pokud se požadavky na viditelnost změní, proveďte změnu v přiřazené šabloně pohledu a všechny půdorysy podlaží ve stavební dokumentaci budou aktualizovány.

V souboru modelu je vytvořeno více šablon pohledů, takže pohledy lze rychle upravit. Soubor modelu může obsahovat šablony pohledů pro stavební dokumentaci, prezentace, koordinaci, pracovní pohledy atd.

Díky šablonám pohledů je možné provádět změny viditelnosti a zobrazení pohledu rychle a konzistentně.

Kde je najdete?

Hlavní příkazy šablony pohledu se nacházejí na kartě Pohled. Na kartě Pohled klikněte na rozevírací seznam Šablony pohledů

. Třemi hlavními nástroji jsou následující příkazy:

Použít vlastnosti šablony na aktuální pohled – Vyberte šablonu a použijte její nastavení viditelnosti na aktuální pohled.
Vytvořit šablonu z aktuálního pohledu – Použijte nastavení viditelnosti a zobrazení v aktuálním pohledu k vytvoření šablony pohledu. To je dobrý způsob, jak začít tvorbu šablony. Změňte vlastnosti pohledu tak, aby se zobrazil požadovaným způsobem. Poté z pohledu vytvořte šablonu, kterou můžete přiřadit k jiným pohledům modelu.
Spravovat šablony pohledu – Otevře dialog, ve kterém máte přístup ke všem šablonám pohledů v modelu a v němž můžete provádět změny nastavení vlastností pohledů jednotlivých šablon. Z tohoto dialogu můžete vytvořit nové šablony pohledů.

Na paletě Vlastnosti použijte vlastnost Šablona pohledu k přiřazení šablony pohledu k aktuálnímu pohledu. Když přiřadíte šablonu pohledu tímto způsobem, budou dostupné pouze šablony, které lze přiřadit k aktuálnímu typu pohledu. Ostatní šablony pohledů v modelu nebudou uvedeny.

Jak se šablony pohledů používají?

Informace o používání šablony pohledu najdete v následujícím videofilmu:

Přiřazení šablony pohledu k existujícímu pohledu způsobem, který umožňuje změnu nastavení po použití šablony.
Přiřazení šablony pohledu k existujícímu pohledu způsobem, který neumožňuje změnu nastavení po použití šablony.
Nastavení ovládacích prvků tak, aby použily šablony na nové pohledy.

Poznámka: Tento videofilm byl zaznamenán pomocí aplikace Revit 2013. Pokud používáte novější verzi softwaru, můžete si všimnout rozdílů ve funkčnosti a uživatelském rozhraní.

Šablonu pohledu můžete použít dvěma způsoby:

Použijte šablonu pohledu na aktuální pohled. To lze provést z palety Vlastnosti nebo pomocí příkazu na pásu karet.

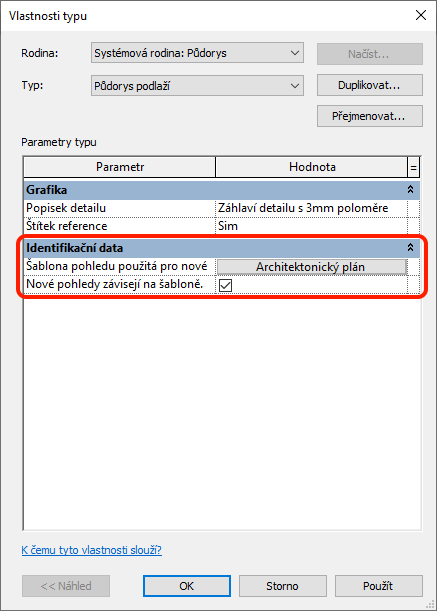

Nastavte šablonu pohledu, kterou chcete použít při vytváření nových pohledů. V typu pohledu je v části Identifikační data přiřazena šablona pohledu. Po vytvoření nového pohledu tohoto typu bude automaticky přiřazena tato šablona.

Když v projektech začínáte používat šablony pohledů, nejprve vytvořte několik šablon pohledů pro různé případy použití. Můžete například vytvořit šablony pohledů pro pohledy prezentace, pohled stavební dokumentace a pohledy koordinace. Až budete mít tyto šablony pohledů vytvořené, přiřaďte je podle potřeby k jednotlivým pohledům. Připravenost šablony pro každé použití usnadňuje sestavování pohledů podle potřeby a každý pohled se zobrazí konzistentním způsobem.

Šablony pohledů lze také přiřadit k typům pohledů. Tímto způsobem při vytváření pohledů eliminujete krok použití šablony pohledu po vytvoření pohledu. Při vytváření pohledu se použije správná šablona podle typu pohledu. Pří použití šablon pohledů na typy pohledů vyberte, zda bude pohled závislý na šabloně pohledu.

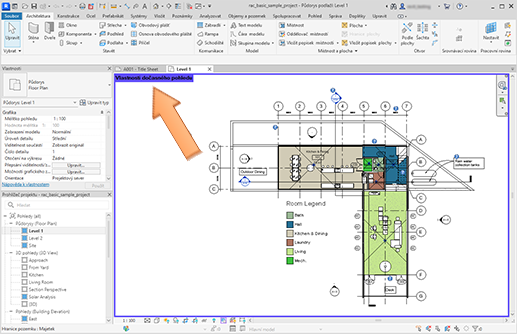

Když jsou šablony pohledů přiřazeny na paletě Vlastnosti nebo když přiřadíte šablonu pohledu k typu pohledu a nastavíte ji jako závislou, jsou všechny vizuální aspekty pohledu řízeny šablonou. Chcete-li změnit vzhled pohledu, musíte buď odebrat šablonu z pohledu, upravit šablonu, nebo povolit vlastnosti dočasného pohledu. Když jsou povoleny vlastnosti dočasného pohledu, zobrazí se v pohledu fialové ohraničení. V režimu vlastností dočasného pohledu upravte vzhled pohledu obvyklým způsobem. Tento způsob úprav je vhodný, pokud potřebujete něco rychle zkontrolovat nebo koordinovat, ale nechcete změnit přiřazenou šablonu pohledu. Opakovaným kliknutím na tlačítko Vlastnosti dočasného pohledu na ovládacím panelu pohledu tento režim vypnete a obnovíte nastavení viditelnosti pohledu z použité šablony pohledu.

Zahrňte šablony pohledů do šablon projektu. Šablony pohledů lze přenášet z jednoho projektu do jiného pomocí nástroje pro přenos projektových standardů. Šablony pohledů můžete dále vytvářet a potom je podle potřeby přenášet z jednoho projektu do jiného, aby byla zajištěna konzistence pohledů v celé vaší organizaci.

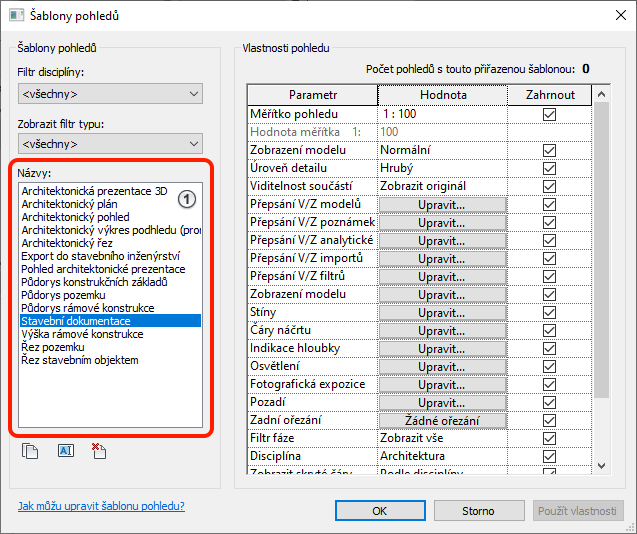

Šablony pohledů řídí mnoho aspektů vzhledu pohledu. Do šablony pohledu lze zahrnout i další aspekty, například měřítko, stíny nebo stav fáze. Všechny vlastnosti pohledu řízené šablonou pohledu se zobrazují v pravé části dialogu Vlastnosti pohledu. Při tvorbě šablon pohledů zkontrolujte všechny řízené aspekty pohledu, abyste mohli šablony pohledů využít na maximum.

Pomocí šablon pohledů můžete rychle použít konzistentní přepsání viditelnosti a zobrazení na pohled projektu. Vytvořte projektové a firemní standardy a efektivně je aplikujte ve svých projektech aplikace Revit.

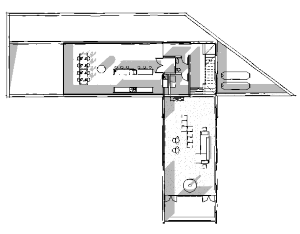

Přiřazené různé šablony pohledů
