Koncepční návrh a FormIt

Přečtěte si, jak používat nástroje koncepčního návrhu v aplikaci Revit nebo jak zahájit koncepční návrh v aplikaci FormIt a pokračovat v jeho vývoji v aplikaci Revit.

Co je koncepční návrh (objemy)?

Koncepční modelování vám umožňuje prozkoumat, jak návrh zapadá do kontextu pozemku, a prozkoumat vzájemný vztah hlavních částí budovy. Koncepční model je možné rychle změnit, takže lze prozkoumat více variant návrhu. Objemové studie provedené v aplikaci Revit poskytují informace o plochách a objemech. Koncepční model lze analyzovat za účelem energetické optimalizace. Pokud máte přístup k sadě AEC Collection, můžete zvážit použití aplikace FormIt k vývoji koncepčních modelů. Modely vytvořené v aplikaci FormIt jsou importovány do aplikace Revit, kde můžete pokračovat v jejich vývoji. Aplikace FormIt byla vyvinuta pro koncepčním modelování a obsahuje nástroje speciálně určené k vytváření, analýze a vizualizaci koncepčních modelů.

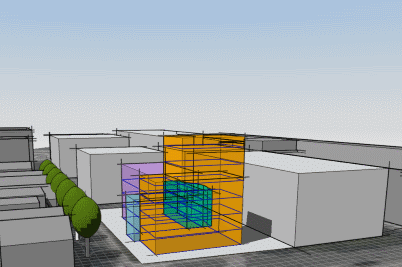

Objemová studie v aplikaci Revit

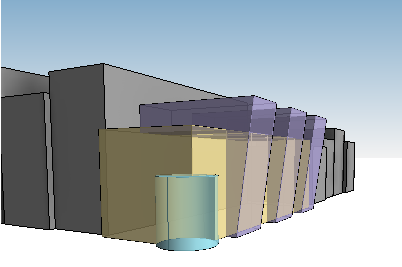

Objemová studie v aplikaci FormIt

Proč by se měla tato funkce používat?

Koncepční objemové studie jsou užitečné mnoha způsoby.

Objemy – Proporce, vztahy a kontext budovy.
Analýza – Kvantifikuje plochy, povrchy a objemy tak, aby splňovaly cíle návrhu.
Vývoj návrhu – Koncepční modely vám pomohou začít vyvíjet návrh a vytvářet detailnější prvky budovy.

Objemy

Protože koncepční model nemá být vysoce detailní, můžete při tvorbě návrhu soustředit své úsilí k pochopení celkových proporcí návrhu a toho, jak návrh zapadá do okolního kontextu. Objemové prvky se vytvářejí, upravují a iterují velmi rychle. Můžete zkoumat a vyhodnocovat mnoho potenciálních řešení návrhu pro vztahy budov i kontextovou odezvu.

Analýza množství/plochy

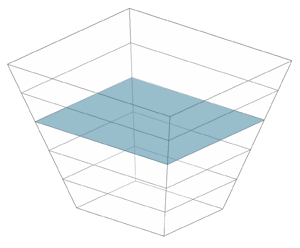

Protože můžete koncepční model analyzovat, můžete v raném stádiu porozumět tomu, zda váš návrh splňuje programové a výkonové požadavky. Vyhodnoťte tvary objemů pro plochy a objemy, které je třeba kvantifikovat. Tvary objemu jsou rozděleny podle podlaží v projektu za účelem vytvoření podlaží objemu. Každé podlaží objemu je kvantifikováno pro následující prvky:

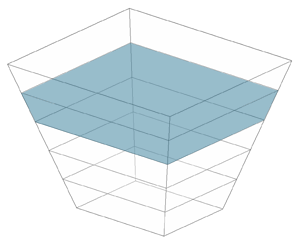

Plocha jednotlivých podlaží objemu ve čtverečních jednotkách. Tento údaj lze použít pro hrubé odhady návrhu nebo stanovení poměrů využití pro návrh.

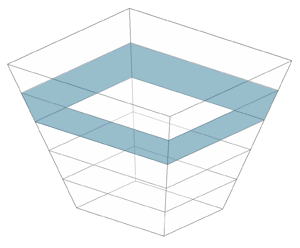

Plocha vnějšího povrchu od podlaží objemu až po následující podlaží objemu. Tento údaj lze použít k hrubému odhadu nákladů na exteriér budovy na základě čtverečních jednotek.

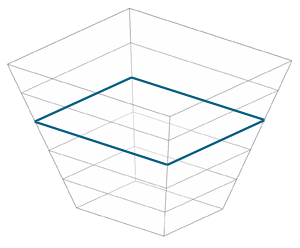

Obvod jednotlivých podlaží objemu. Tento údaj lze použít k hrubému odhadu nákladů na základě lineárních rozměrů.
Objem jednotlivých podlaží objemu v krychlových jednotkách. Tento údaj slouží k odhadu zatížení z hlediska vzduchotechniky.

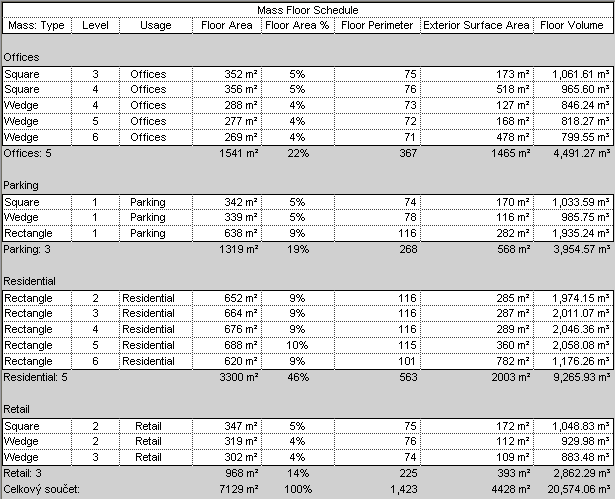

Vytvořte výkazy pro podlaží objemu v modelu, které vám pomohou pochopit, jak koncepční model splňuje požadavky návrhu.

Energetická analýza

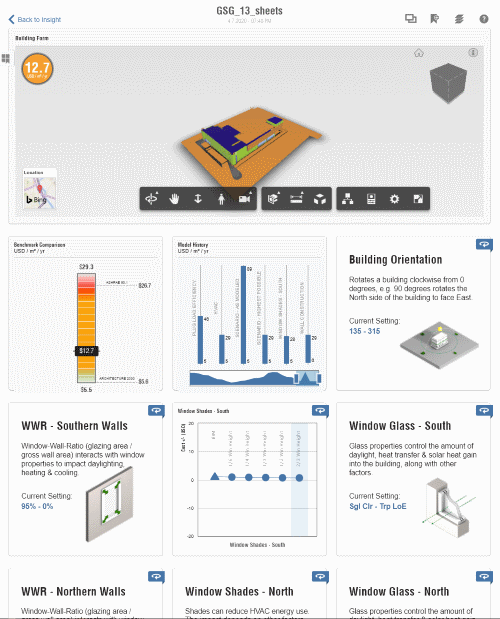

Aplikace Revit i aplikace FormIt umožňují vytvořit energetickou analýzu koncepčního modelu. V rané fázi procesu návrhu při tvorbě objemů a definování umístění pozemku můžete na koncepční model použít analýzu aplikace Insight. Celkové objemy budovy a umístění/otočení na pozemku mají největší vliv na celkovou energetickou náročnost budovy.

Díky včasnému rozhodování pomocí koncepčního objemového modelu je mnohem snazší upravit model a zajistit tak lepší výsledky. Další informace o provádění energetické analýzy v aplikaci Revit získáte v tématu Pracovní postup: Energetická analýza pomocí aplikací Revit a Insight a informace o provádění energetické analýzy v aplikaci FormIt najdete v tématu Analýza slunečního záření a energetická analýza.

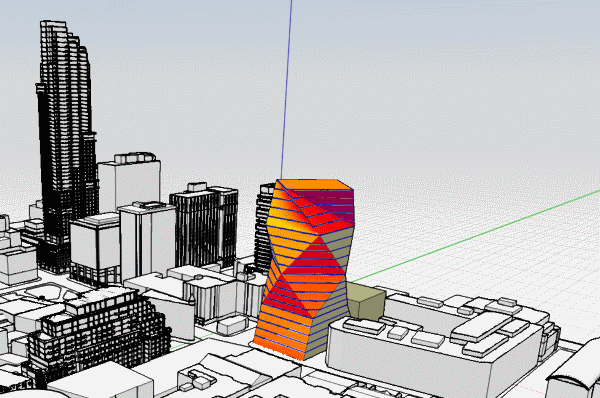

Studie slunečního záření v aplikaci FormIt

Vývoj návrhu

Po dokončení koncepčního modelu převeďte plochy objemových prvků pomocí nástrojů sady Building Maker na prvky aplikace Revit (stěny, podlaží, střechy a obvodové pláště). Tyto nástroje umožňují použít objemový prvek jako „lešení“ při dalším vývoji návrhu. Záměr návrhu koncepčního modelu je zachycen přímo bez nutnosti přepracování nebo dalšího modelování. Prvky detailů se použijí přímo na plochy koncepčních objemových modelů

V tomto příkladu se z povrchu objemu stane obvodový plášť a podlaží objemu se převedou na podlaží.

Pokud se po vytvoření prvků aplikace Revit koncepční objemový model změní, prvky budovy se aktualizují tak, aby odpovídaly změněným plochám koncepčního modelu.

Jestliže používáte aplikaci FormIt ke koncepčnímu modelování, jsou modely aplikace FormIt uloženy ve formátu souboru AXM, který lze importovat nebo připojit do aplikace Revit. Geometrie v souboru AXM je převedena na objemové prvky aplikace Revit. Jakmile jsou objemové prvky v aplikaci Revit, můžete pokračovat v pracovním postupu pomocí nástrojů sady Building Maker.
