Změna pole

Můžete změnit libovolnou kótu asociovanou se prvky pole.

Pokud změněný prvek pole tvoří součást skupiny, ovlivní změna daný prvek a úměrně ovlivní další prvky pole v závislosti na změněné kótě. Jestliže změněný prvek pole není součást skupiny, provedená změna ovlivní pouze vybraný prvek. Viz část Změna hodnoty kóty.

Pokud prvky pole patří do skupiny, můžete změnit počet prvků v poli. Vyberte linii vzoru a zadejte novou hodnotu do pole počtu instancí pole. Ovládací prvky skupin pole jsou viditelné ve všech pohledech, ve kterých je viditelní i pole. Při úpravě počtu prvků v poli lze nastavením možnosti Připojit na konec určit způsob přidání nebo odebrání prvků z pole.

Stanovení způsobu přidání nebo odebrání prvků z pole

Při změně počtu prvků v poli lze určit způsob přidání dalších prvků (nebo jejich odebrání) z pole.

1. Zvolte pole.

   Pole je vybráno tehdy, když je vybrán řádek indikující výběr rozvržení, jak ukazuje následující obrázek.


2. Na panelu Možnosti vyberte možnost Připojit na konec, případně zrušte výběr této možnosti.
   • Při výběru možnosti Připojit na konec zůstane zachována stejná rozteč prvků v poli a veškeré přidávané (nebo odebírané) prvky budou připojeny k existujícímu koncovému bodu pole (nebo budou odtud odebrány).

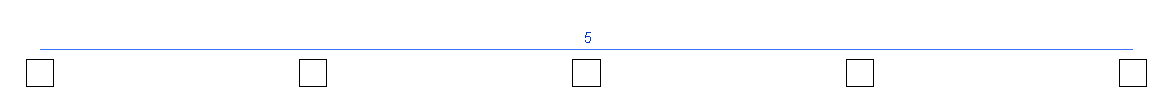

     Vybrané pole

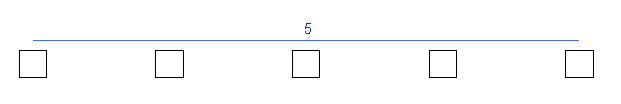

     Změna počtu prvků v poli při výběru možnosti Připojit na konec

   • Není-li možnost Připojit na konec vybrána, zůstanou zachovány stejné koncové body pole a veškeré přidávané (nebo odebírané) prvky budou rovnoměrně rozmístěny mezi existující koncové body pole.

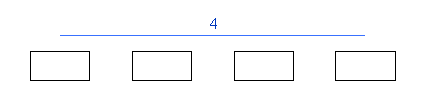

     Vybrané pole

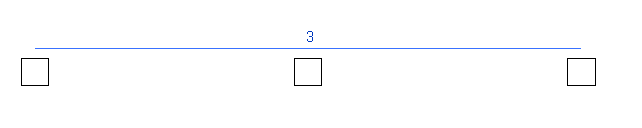

     Změna počtu prvků v poli, není-li zvolena možnost Připojit na konec

Architektonické příklady

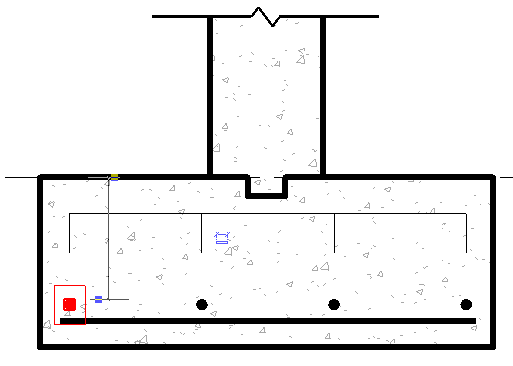

Změna kót pole

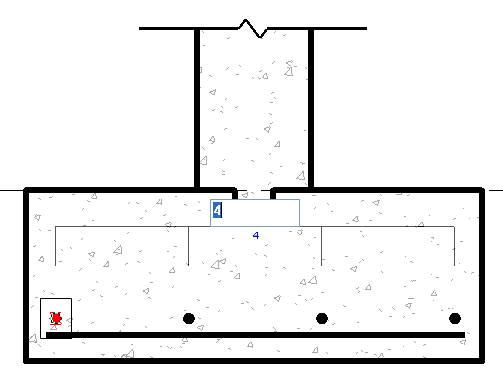

Změna počtu prvků v poli

Konstrukční příklady

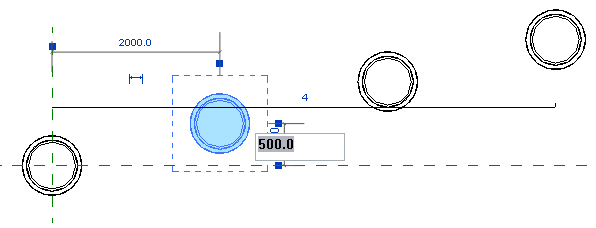

Změna kót pole

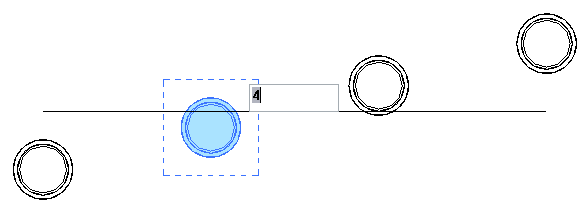

Změna počtu prvků v poli
