K dispozici je několik nástrojů pro oblouky, pomocí kterých lze načrtnout křivky nebo zaoblené rohy.
Je několik možností, jak v aplikaci Revit kreslit oblouky:
- Oblouk počátek-konec-poloměr

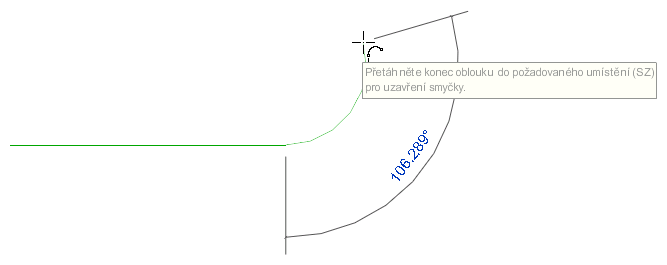

Oblouk počátek-konec-poloměr se zadá nakreslením tětivy, která připojuje 2 konce oblouku, a poté se zadá úhel nebo poloměr se třetím bodem.
- Oblouk střed-konce

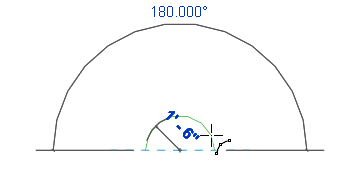

Chcete-li vytvořit oblouk ze středu a z koncových bodů, zadejte nejprve poloměr oblouku a poté zadejte úhel. Touto metodou nelze zadat oblouk s více než 180°, je však možné oblouk změnit poté, co jej nakreslíte.
- Oblouk tečna-konec
Tečné oblouky je možné vytvořit z koncových bodů existujících stěn nebo čar.
- Oblouk zaoblení

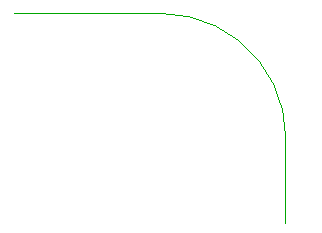

Oblouky zaoblení slouží pro vytváření zaoblených rohů.
Informace o vytvoření vazeb u náčrtů oblouků jsou k dispozici v části Používání vazeb při kreslení náčrtů v položce Načrtnutí prvků.
