Rozdělit prvky

Provede řez prvkem (například stěnou nebo trubkou) ve zvoleném bodu nebo odebere úsek mezi dvěma body.

Rozdělení lineárních prvků

1. Potom klikněte na kartu Upravitpanel Upravit (Rozdělit prvek).
2. Na panelu Možnosti vyberte v případě potřeby možnost Vymazat vnitřní úsek. Vyberete-li tuto možnost, odebere aplikace Revit segment stěny nebo čáry mezi vybranými body.
3. Na panelu Možnosti vyberte v případě potřeby možnost Vymazat vnitřní úsek. Vyberete-li tuto možnost, odebere aplikace Revit segment stěny nebo čáry mezi vybranými body.
4. Klikněte na prvek v bodu, ve kterém jej chcete rozdělit. Pokud jste vybrali možnost Vymazat vnitřní úsek, odeberte segment kliknutím na další bod.


Výsledné součásti, které vznikly rozdělením stěny, jsou samostatnými stěnami, se kterými lze pracovat nezávisle na ostatních. Při rozdělení prvku TZB, například trubky, nejsou již jednotlivé úseky připojeny.

Při rozdělení trubky bude tvarovka přidána podle nastavení v nabídce Předvolby trasy. Aplikace Revit používá obsah pole Sjednocení. Pokud sjednocení není definováno, pak aplikace Revit použije obsah pole Příruba. Pokud je definováno sjednocení i příruby, použije se obsah pole Příruba. Při rozdělení potrubí aplikace Revit používá obsah pole Sjednocení. Při rozdělení kabelové lávky nebo elektroinstalační trubky bude v aplikaci Revit použit obsah pole Spojení ve vlastnostech typu.

Viz část Určení předvoleb tras potrubí.

Poznámka: U dílů TZB výroby nebude pomocí nástroje Rozdělit vložena spojka. Vyberte požadovanou spojku z palety Díly TZB výroby a pomocí nástroje Vložit díl ji umístěte. Viz část Nástroje pro umístění dílů výroby v aplikaci Revit.

Rozdělení terénního útvaru

Terénní útvar můžete rozdělit na dva různé prvky a potom je nezávisle upravit.

Po rozdělení prvku změňte typ terénního útvaru tak, aby zobrazoval silnice, jezera, náměstí nebo kopce.

Můžete také odstranit celé části terénního útvaru. Nástroj Rozdělit můžete například použít k odebrání nežádoucích částí terénního útvaru vytvořených pomocí importovaného souboru, pokud importovaný soubor vyplní nezaměřené oblasti nežádoucími artefakty.

Rozdělení terénního útvaru

1. Otevřete půdorysný pohled nebo 3D pohled, ve kterém je terénní útvar viditelný.
2. Potom klikněte na kartu Upravitpanel Upravit (Rozdělit prvek).
3. Na kreslicí ploše vyberte hranu terénního útvaru, kterou chcete rozdělit.

   Aplikace Revit přejde do režimu náčrtu.

4. Klikněte na kartu Upravit | Rozdělit povrchpanel Kreslit (Vybrat čáry) nebo k rozdělení terénního útvaru použijte jiné nástroje náčrtu.
5. Načrtněte uzavřené smyčky nebo otevřené smyčky. Oba konce otevřené smyčky musí protínat hranici prvku.

   Příklady

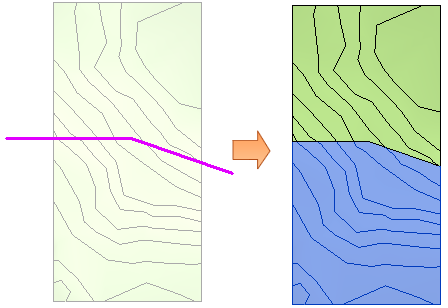

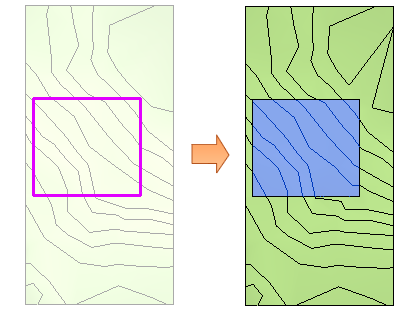

   Uzavřená smyčka	Otevřená smyčka

6. Klikněte na tlačítko (Dokončit režim úprav).
Poznámka: Pokud terénní útvar rozdělíte pomocí částečného oddělení, ale rozdělení neprotíná částečné oddělení, zobrazí se upozornění s informací o odstranění prvku částečného oddělení, protože jej nelze vytvořit. Toto je normální chování. Kliknutím na možnost Vymazat instance pokračujte v akci rozdělení.
