Práce s připojenou topografií

S připojenou topografií je možné pracovat stejnými způsoby, jako s topografií vytvořenou v aplikaci Revit.

Chcete-li připojit topografii k modelu, klikněte na kartu Vložitpanel Připojit (Připojit topografii).

Použití připojené topografie v modelu

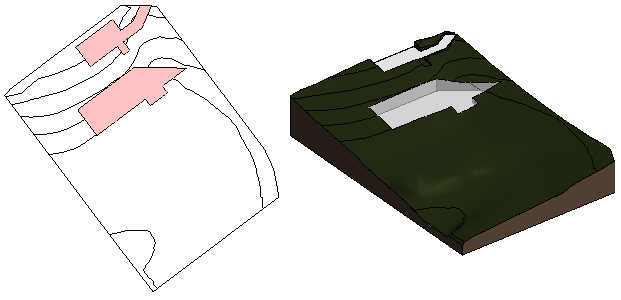

Součástí jednoho propojení topografie může být více povrchů. S jednotlivými povrchy je možné pracovat zvlášť.

S povrchy připojené topografie lze provádět následující úkony:

Přiřadit ke každému povrchů různou fázi.
Zobrazit topografii v pohledu a umístit ji na list.
Vytvořit pohled řezu, který topografii ořízne. Zobrazit pod povrchem vyplněnou část.
Určit nastavení vrstevnic a zobrazit na topografii popisky vrstevnic.
Umístit do topografie komponenty terénu.
Umístit na topografii zábradlí. Přizpůsobí se povrchu.
Vytvořit dílčí rozdělení a přiřadit k nim materiály.
Přidat na povrch výškové kóty (například výškové kóty a ukazatele sklonu).
Zahrnout topografická data ve výkazu.

Poznámka:

Viditelnost a zobrazení připojené topografie můžete řídit následujícím způsobem:

Viditelnost/zobrazení: Pomocí dialogu Viditelnost/zobrazení můžete řídit zobrazení topografie v každém pohledu. Topografii můžete mimo jiné například zobrazit či skrýt nebo můžete změnit její zobrazení. Ve 2D nebo 3D pohledu v dialogu Viditelnost/Zobrazení klikněte na kartu Kategorie modelů a rozbalte kategorii Terénní útvar, kde můžete zapnout nebo vypnout viditelnost a definovat nastavení grafiky.
Přiřazení materiálu k topografii:

Spravovat připojení topografie je možné v dialogu Správa připojených souborů.

Znovu načíst: Při opakovaném načtení připojení topografie budou všechny hostované prvky obnoveny na topografický povrch. Například zábradlí zůstanou na povrchu na svých příslušných pozicích.
Pokud se znovu načtený povrch změní tak, že se na něm hostovaný prvek již nebude nacházet, zobrazí se upozornění, aby bylo možné problém prozkoumat a opravit. Pokud již nebudou ve znovu načtené topografii některé povrchy existovat, zobrazí se seznam odstraněných povrchů.
Znovu načíst z: Pomocí této možnosti je možné znovu načíst připojení topografie z jiného umístění.
Odebrat: Pokud připojení topografie odeberete, hostované prvky budou odstraněny také. Zobrazí se dialog s upozorněním a informací o tom, kolik prvků se tato operace týkala. Rozbalením seznamu zobrazíte detaily o prvcích. Chcete-li zabránit odstranění hostovaných prvků, zrušte operaci Odebrat.
