Parametr proměnné tloušťky lze vybrat k úpravě tloušťky hladiny, pokud je u prvku upraven tvar.
Parametr proměnné tloušťky hladin prvků ovlivňuje nástroje pro úpravu tvaru následujícími způsoby:

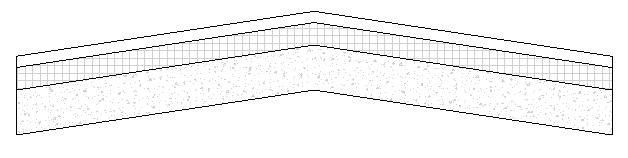

- Pokud neexistuje žádná hladiny s proměnnou tloušťkou, celý prvek se nakloní a zachová konstantní tloušťku mezi rovnoběžnou horní a spodní plochou.

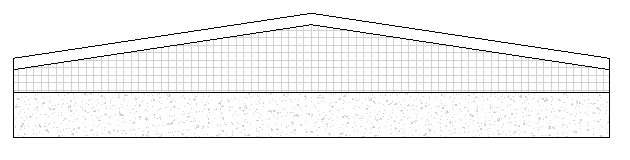

- Pokud existuje hladina s proměnnou tloušťkou, horní plocha hladiny prvku se nakloní a spodní část zůstane v horizontální rovině. Všechny hladiny materiálů nad proměnnou hladinou ve struktuře budou rovnoběžné s horní plochou proměnné hladiny.
Poznámka: Vlastnost Tloušťka pro prvky lze použít k nastavení konstrukční podlahy na jednotnou tloušťku. Pokud má prvek úpravu tvaru a typ prvku obsahuje proměnnou hladinu, pak tento parametr nastaví jednotnou tloušťku.
Změna hladiny s proměnnou tloušťkou prvku
- Vyberte prvek.
- Na paletě Vlastnosti klikněte na možnost Upravit typ.
- V hodnotovém políčku vlastnosti Konstrukce klikněte na možnost Upravit.
- V dialogu Upravit skladbu zadejte materiál pro vrstvy a tloušťky těchto vrstev. Sloupec s parametrem proměnné tloušťky bude obsahovat prázdná zaškrtávací políčka vedle těch hladin, kde lze zapnout proměnnou tloušťku. Další informace o dialogu Upravit sestavu jsou uvedeny v části Složená konstrukce.
- Vedle požadované hladiny v sestavě zaškrtněte políčko proměnné hodnoty.
Poznámka: Jako proměnnou lze nastavit pouze jednu hladinu celkové struktury prvku.
- Opakovaným kliknutím na tlačítko OK zavřete všechny dialogy.
- Klikněte na kartu Upravit | <prvek>
panel Úpravy tvaruUpravit dílčí prvky a proveďte požadované změny prvku. Další informace naleznete v části Úprava tvaru prvku.
